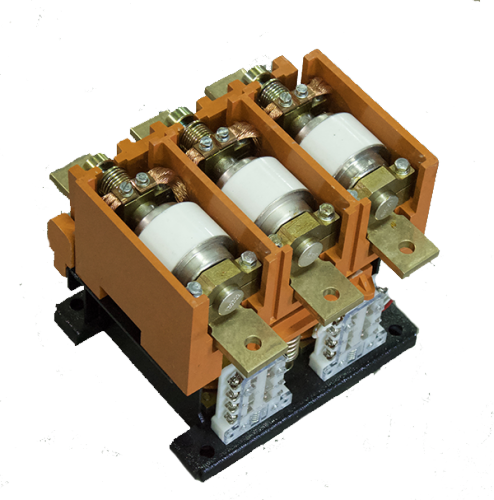

Сертификат: Контакторы - сертификатКонтактор вакуумный КВ-1,14 2,5/160 А.
Категория применения вакуумного контактора КВ 2,5/160А по ГОСТ 11206 - АС-3, АС-4.
Представляет собой трехфазовый вакуумный контактор (по специальному заказу возможно изготовление 2-х фазного вакуумного контактора).
Изготовлен в соответствии с требованиями тех. регламента ТР ТС 004/2011.
Кроме общепромышленного применения может эксплуатироваться в подвижном транспорте, а в во взрывозащищенной оболочке, в том числе в горнодобывающих отраслях.
По заявке возможно производство вакуумных контакторов с катушкой любого номинального напряжения переменного тока АС, а также постоянного тока DC, в том числе 24В, 36В, 42В, 48В, 75В, 110В, 220В, 380В.
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
Технико-эксплуатационные характеристики вакуумного контактора КВ 1,14 2,5/160
|
Маркировка на
бирке изделия |
Номинальный
ток, A |
Частота,
Гц |
Класс
напряжения |
Номинальное
напряжение, В |
Номинальное напряжение
катушки Б, В |
|
КВ 1,14 2,5/160
|
160
|
50
|
2,5
|
до 1140
|
ЛЮБОЕ
|

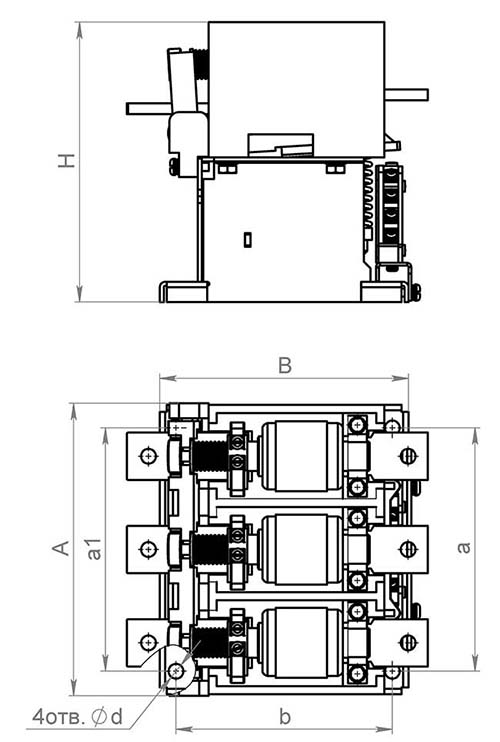

Внешний вид, габаритные, установочные и присоединительные размеры контакторов КВ 2,5 160A:
|
Тип контактора
|
Н, мм
|
А, мм
|
В, мм
|
а, мм
|
а1, мм
|
b, мм
|
d, мм
|
|
КВ 1,14 2,5/160
|
180
|
180
|
180
|
160
|
160
|
160
|
11
|
Заметки и особенности:
Контактор называется вакуумным, так как гашение дуги происходит в герметичной вакуумной камере.
Принцип устройства дугогасительной камеры представлен на чертеже.
При воздействии рейки контактора на торцевые фланцы 2, пружины 6 сжимаются, контактные электроды 5 подвижного и неподвижного контактов 3 и 4 плотно прилегают друг к другу. Контактор включает цепь питания. При размыкали контактов возникает дуга. Дуга горит в парах металла, образующегося на поверхности катода. Металлические пары постепенно покидают дуговой промежуток и конденсируются на поверхности экрана, изолированного от электродов. Экраны 7, 8, 9 защищают оболочку 1 от дуги и оседания частиц металла.
Благодаря такой конструкции контакты вакуумного контактора не окисляются и имеют длительный срок службы без обслуживания.
Данные по упаковке:
В коробке - 4шт
Объем - 0,025 м3
Вес брутто (коробка) - 15,5 кг
Вес нетто (коробка) - 13,5 кг
