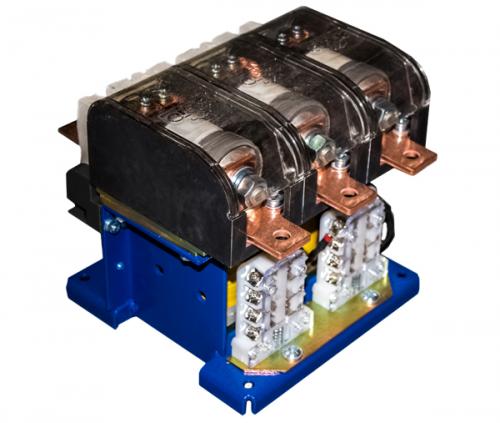

Что такое вакуумный контактор? Это выключатель электрический, у которого контактные поверхности находятся в вакуумной камере. Предназначаются данные устройства для коммутации (частой) высоковольтных цепей.
Контакторы применяются везде, где необходимо частое высоковольтное переключение: на подъемных кранах, электровозах, в насосно-компрессорных установках и не только.
Средний ресурс вакуумного контактора – 1-3 миллиона циклов вкл/выкл. Контакторы могут эксплуатироваться в сильно загрязненной среде, что позволяет применять их даже в угольных шахтах.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
КВТ-1,14-Х/Х УЗ, УХЛ
К – контактор;
В – вакуумный;
Т – трехполюсный;
1,14 – напряжение номинальное;
Х – ток отключения;
Х – ток номинальный;
УЗ, УХЛ2 – категория размещения;
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
• Отсутствует открытая электрическая дуга;
• Низкий ход контактов обеспечивает повышенное быстродействие;
• Шумовой уровень значительно понижен;
• Возможна эксплуатация при низких температурах;

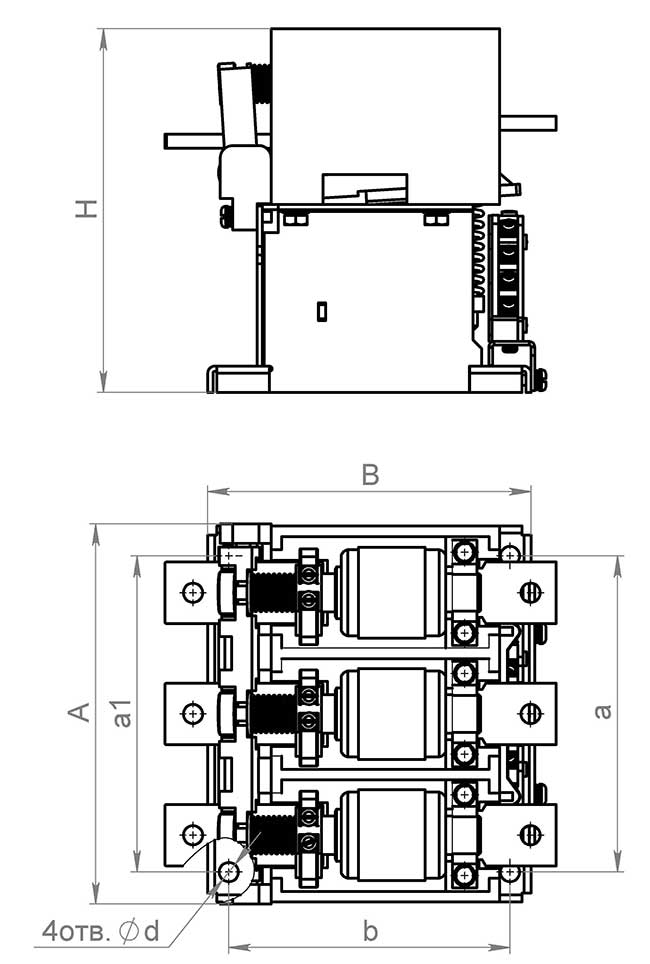

| Тип контактора | Н, мм | А, мм | В, мм | а, мм | а1, мм | b, мм | d, мм |
| 1,14 1,6/160А | 125 | 160 | 105 | 105 | 140 | 98 | 9 |
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
Данные по упаковке:
В коробке - 4шт
Объем - 0,025 м3
Вес брутто (коробка) - 15,5 кг
Вес нетто (коробка) - 13,5 кг
