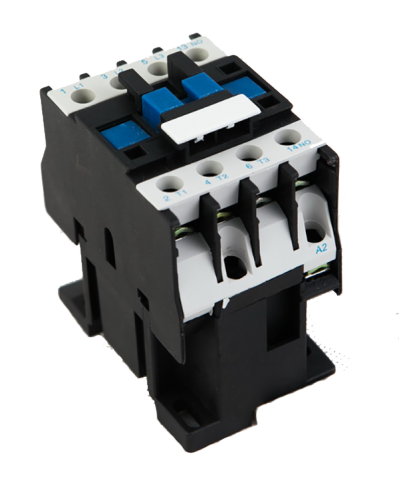

Пускатель магнитный ПМЛ 1101 400В 12А 1P УХЛ4

Пускатель магнитный ПМЛ 1101 400В 12А

ПМЛ 1101 пускатель  на ток нагрузки 12а, по заказу покупателя, могут быть изготовлены 1р./1з./1р.+1з. дополнительных контактов.

Конструкция предусматривает крепления для размещения приставки для увеличения количества дополнительных контактов.

Категория применения АС 3, АС 1.

Степень защиты главных контактов IP20.

Степень защиты токоведущих шин для крепления внешних проводников IP00.

Пускатель ПМЛ 1101 имеет Типоисполнение: открытый без реле;

Uкат. напряжение  управляющей катушки (переменный 50 Гц):  24/36/42/48/75/110/220/380/400/440 В;

In  номинал. ток In 380 В:  9 А;

Группа контактов - 1з-1 замыкающий;  1р- размыкающий; 1з+1р -1 замыкающий и 1 размыкающий; 2з+2р -2 замыкающих и 2 размыкающих; 2з+1р -2 замыкающих и 1 размыкающий; 1з+2р -1 замыкающий и 2 размыкающих; 3з+2р -3 замыкающих и 2 размыкающих

Способ присоединения внешних проводников:  Винтовое соединение;

Номинал Un (напряжение переменного тока):  230/ 380/ 660 В;

Номинал Ui (напряжение изоляции): 660 В;

Номинал  Uim (импульсное напряжение): 6кВ;

Номинал Pn (мощность номинальная) при Un 220v  категория AC 3:  2.2 кВт;

Номинал Pn (мощность номинальная) при Un 380v  категория AC 3: 4.0 кВт;

Номинал Pn (мощность номинальная) при Un 660v  категория AC 3: 5.5 кВ.

Схема подключения
