Пускатель ПМЛ-4200

Пускатель ПМЛ-4200 65А

Пускатель ПМЛ-4200 - это нереверсивный электромагнитный пускатель четвертой величины, оснащенный встроенным трехполюсным тепловым реле серии РТЛ. Изделие предназначено для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз .

Пускатель рассчитан на номинальный ток 65А и напряжение до 660В переменного тока частотой 50 и 60Гц. Изделие выполнено в открытом исполнении (IP00) для монтажа в шкафы и на панели.

Ключевая особенность ПМЛ-4200 - наличие встроенного теплового реле, которое обеспечивает защиту электродвигателя без необходимости установки дополнительного оборудования. Это упрощает монтаж и повышает надежность системы управления

Основные технические характеристики ПМЛ-4200 65А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Степень защиты: IP00
• Климатическое исполнение: У2, У3, УХЛ2, УХЛ3
• Ток: In, 65А
• Износостойкость: 0,30 млн циклов
• Дополнительные контакты: 2з+2р
• Долговечный
• Очень прочный
• Включено токовое тепловое защитное реле
• Отвечает международным и отечественным стандартам
• Затраты на монтаж минимальные
• Удобное подключение проводников

Преимущества ПМЛ 4200:

Наши пускатели выходят в базовой комплектации уже с тепловым защитным реле. Пускатель укомплектован всеми необходимыми аксессуарами и обладает расширенным функционалом, что гарантирует более комфортную эксплуатацию данного устройства.

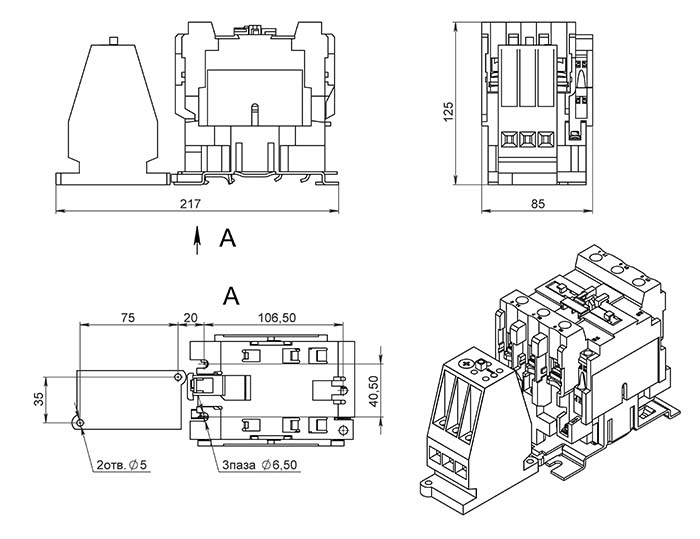

Габаритные размеры

Области применения

Пускатель ПМЛ-4200 65А с тепловым реле применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт:

• Насосные станции - управление насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная и общеобменная вентиляция
• Конвейерные линии и транспортеры - управление приводными станциями конвейеров
• Станки и обрабатывающие центры - металлообрабатывающее и деревообрабатывающее оборудование
• Компрессорное оборудование - управление компрессорами
• Лифтовое и подъемно-транспортное оборудование
• Системы автоматического ввода резерва (АВР)
• Сельскохозяйственное оборудование - зерносушилки, элеваторы

Меры безопасности:

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +50°C (УХЛ4 — до -60°C)
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 — для монтажа в шкафы и панели
• Рабочее положение вертикальное (отклонение не более 5°)

Регламент обслуживания:

1. Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
2. Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева
3. Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
4. Очистка: удаление пыли и грязи с поверхности пускателя
5. Проверка теплового реле: имитация перегрузки (раз в 12 месяцев) - проверка срабатывания и возврата
6. Контакты: при нормальной эксплуатации чистка контактов не требуется

Преимущества ПМЛ-4200 65А

• Встроенное тепловое реле РТЛ - защита двигателя от перегрузок и обрыва фаз без дополнительного оборудования
• Высокая коммутационная способность - номинальный ток 65А, мощность двигателя до 30 кВт
• Широкий выбор напряжений катушки - от 110В до 400В переменного тока
• Высокая износостойкость - механическая износостойкость до 10 млн циклов (исполнение Б)
• Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
• Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
• Универсальность монтажа - возможность установки на DIN-рейку (в некоторых исполнениях)
• Простота настройки защиты - регулировка тока уставки теплового реле в диапазоне 48-65А

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4200 всех исполнений (напряжения катушки 110В, 220В, 230В, 380В, 400В; различные диапазоны теплового реле РТЛ; исполнения по износостойкости А/Б/В). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
