Сертификат: ПускателиПускатель ПМЛ-3100 40А 220В 1НО+1НЗ IP00

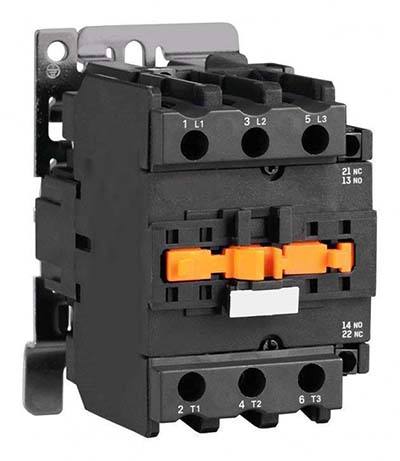

Пускатель ПМЛ-3100 - это электромагнитный контактор (пускатель) 3-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц. Модель выполнена в открытом исполнении IP00 с возможностью монтажа как на DIN-рейку, так и винтами на панель.
Отличительной особенностью данной модификации является наличие одного замыкающего (1НО) и одного размыкающего (1НЗ) вспомогательного контакта (обозначение в маркировке - «1р+1з» или «1НО+1НЗ»), что расширяет возможности построения схем управления по сравнению с базовым исполнением без размыкающих контактов.
Основные технические характеристики ПМЛ-3100 40А 220В 1НО+1НЗ
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток Ie (АС-3, 400В): 40А
- Макс. мощность двигателя (АС-3, 380-400В): 18,5 кВт
- Количество главных контактов: 3 замыкающих (3НО)
- Количество вспомогательных контактов: 1 замыкающий (НО) + 1 размыкающий (НЗ)
- Механическая износостойкость (исп. Б): 10 млн циклов
- Коммутационная износостойкость (АС-3, исп. Б): 1,0 млн циклов
- Напряжение катушки управления: 220 В (переменный ток, 50/60 Гц)
- Потребляемая мощность катушки (включение/удержание): 200 ВА / 20 ВА
- Макс. частота включений (с нагрузкой): 600-1200 вкл/час
- Диапазон рабочих температур: от -40°C до +50°C
Области применения
Пускатель ПМЛ-3100 40А 220В широко используется для управления электродвигателями мощностью до 18,5 кВт в различных отраслях промышленности и гражданского строительства :
- Крановое и лифтовое оборудование - Лифты, краны, тельферы, механизмы подъема
- Насосное оборудование - Насосы водоснабжения, водоотведения, повысительные установки
- Вентиляционные системы - Приточные и вытяжные установки, дымоудаление
- Станкостроение - Токарные, фрезерные, сверлильные станки
- Компрессорное оборудование - Поршневые и винтовые компрессоры
- Конвейерное оборудование - Приводные станции конвейеров и транспортеров
- Системы автоматизации - Управление исполнительными механизмами, АВР
- Тепловое оборудование - Тепловые завесы, пушки, осветительные сети
Условия эксплуатации и обслуживания
Допустимые условия эксплуатации
- Температура окружающего воздуха от -40°C до +40°C
- Температура (кратковременно) до +55°C (со снижением тока на 10%)
- Относительная влажность до 80% при +25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Степень защиты IP00 монтаж в шкафы и панели
- Рабочее положение вертикальное (допускается отклонение до 15°)
Регламент обслуживания
- Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
- Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева
- Проверка затяжки винтовых соединений: момент затяжки согласно паспорту
- Очистка: удаление пыли и грязи сжатым воздухом
- Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает износостойкость
