Пускатель ПМЛ-2600

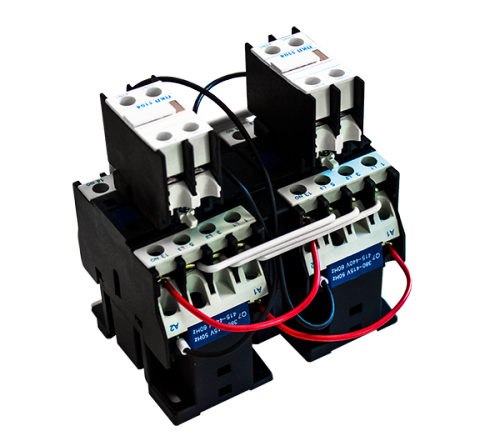

Пускатель электромагнитный ПМЛ-2600

Пускатели ПМЛ 2600 производства Завода Электроконтактор легко встретить в стационарных установках, где применяются для пуска/остановки 3фазных асинхронных электродвигателей.

Пускатели, на которых дополнительно установлены 3полюсные тепловые реле РТЛ, способны выполнять функцию защиты электромоторов от перегрузок и от токов, которые возникают если оборвалась одна из фаз.

Технические характеристики ПМЛ 2600:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток: 25А
• Климатическое исполнение: УЗ

Условное обозначение

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Меры безопасности

1. Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
2. Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
3. Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Комплектация

• пускатель ПМЛ-2600 (1 шт.);
• паспорт/руководство по эксплуатации (1 экз.);
• упаковка.

Где применяются ПМЛ-2600:

• Насосные станции с управлением через поплавковый датчик - пускатель только коммутирует силовую цепь
• Вентиляция с таймером - пускатель включает/выключает мотор, а логику берёт на себя реле времени
• Компрессоры на СТО с ручным управлением через кнопочный пост без сигнализации
• Конвейерные линии с управлением от ПЛК - сигналы на контроллер, сила - через пускатель
• Системы полива с погодной автоматикой - пускатель коммутирует только насос, всё остальное — на контроллер

Как проверяем пускатели ПМЛ перед отправкой:

• Прогоняем 100 циклов под нагрузкой 22–25 А.
• Проверяем ход якоря — должен быть плавным, без заеданий и посторонних звуков.
• Замеряем сопротивление изоляции — >10 МОм.
• Осматриваем главные контакты на отсутствие нагара и оплавления.

Звоните +7 (351) 2-777-444: подберём катушку под ваше напряжение, скажем точную цену и отправим сегодня.

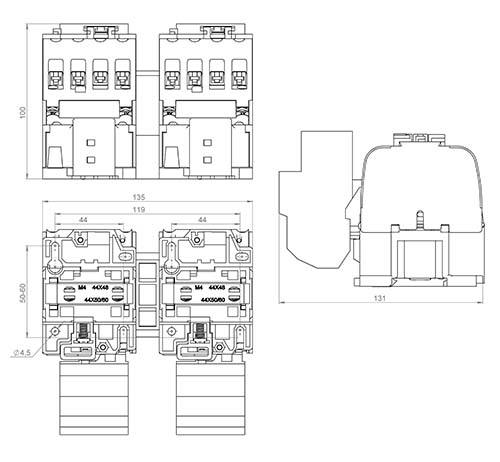

Габаритные размеры
