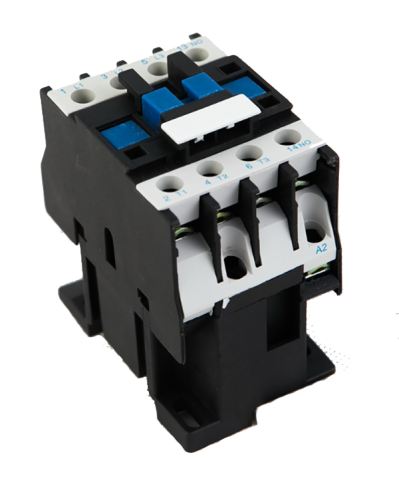

Пускатель ПМЛ-1100 10А 380В УХЛ4 Б

Цена: 484 руб. (с НДС)

Пускатель магнитный ПМЛ-1100 УХЛ4 Б - это нереверсивный электромагнитный контактор (пускатель) 1-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 10А (категория АС-3) и коммутацию электродвигателей мощностью 4 кВт при напряжении 380В. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле и поставляется с катушкой на напряжение 380В переменного тока.

Ключевая особенность ПМЛ-1100 УХЛ4 Б - климатическое исполнение УХЛ4 (категория размещения 4), обеспечивающее работоспособность при температурах до -60°C. Буква "Б" в маркировке означает средний ресурс (исполнение по износостойкости): механическая износостойкость 10 млн циклов, коммутационная - 1,5 млн циклов. Конструкция допускает установку одной дополнительной контактной приставки типа ПКЛ или пневмоприставки времени ПВЛ.

Основные технические характеристики ПМЛ-1100 10А 380В УХЛ4 Б

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Номинальный ток Ie (АС-3, 400В): 10А
Макс. мощность двигателя (АС-3, 220В): 2,2 кВт
Макс. мощность двигателя (АС-3, 380-400В): 4 кВт
Макс. мощность двигателя (АС-3, 660В): 5,5 кВт
Количество главных контактов: 3 замыкающих (3НО)
Количество вспомогательных контактов: 1 замыкающий (1з / 1НО)
Потребляемая мощность катушки (включение/удержание): 68±8 ВА / 8±1,8 ВА
Степень защиты (базовое исполнение): IP00
Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
Механическая износостойкость (исп. Б): 10 млн циклов
Коммутационная износостойкость (исп. Б): 1,5 млн циклов

Конструктивные особенности

Универсальный монтаж - возможность установки как на DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель.
Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов.
Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C.
Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия.
Специальная технология изготовления магнитной системы - повышает надежность работы пускателей и снижает уровень шума.
Возможность расширения функционала - допускается установка одной дополнительной контактной приставки типа ПКЛ или пневмоприставки времени ПВЛ.
Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах управления с применением микропроцессорной техники.

Области применения

Пускатель ПМЛ-1100 10А широко используется для управления электродвигателями мощностью до 4 кВт в различных отраслях промышленности и гражданского строительства:

Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (малые тельферы, лифтовое оборудование)
Насосное оборудование - Управление насосами водоснабжения, дренажными, циркуляционными насосами
Вентиляционные системы - Управление приточными и вытяжными установками, вентиляторами
Станкостроение - Управление токарными, фрезерными, сверлильными станками малой мощности
Компрессорное оборудование - Управление поршневыми компрессорами, воздуходувками
Тепловое оборудование - Управление тепловыми завесами, тепловыми пушками, печами
Системы автоматизации - Управление исполнительными механизмами, системы АВР

Допустимые условия эксплуатации

Температура окружающего воздуха (УХЛ4) от -60°C до +40°C
Относительная влажность до 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень загрязнения окружающей среды 3
Степень защиты IP00 монтаж в закрытые шкафы и панели
Рабочее положение вертикальное, допускается отклонение до 15°

_____________________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-1100 УХЛ4 Б 10А всех исполнений. В наличии пускатели с катушкой 380В - оптимальное решение для управления электродвигателями до 4 кВт в нереверсивных схемах. Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки, а также для технической консультации по подбору оборудования обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
