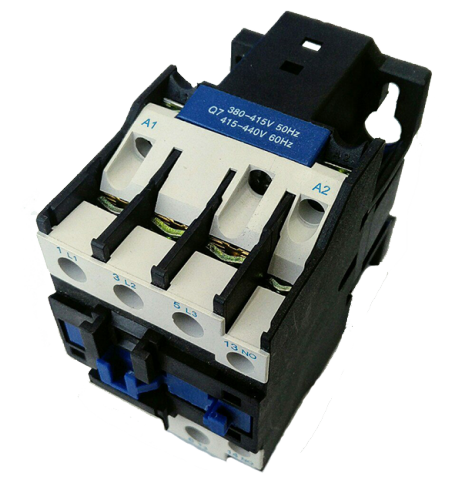

Пускатель ПМЛ-2161

ПМЛ-2161

Не каждый двигатель требует сложной автоматики. Иногда нужно просто: включить, выключить и знать - работает или нет. Для таких случаев мы делаем ПМЛ-2161 -пускатель второго габарита на 25 ампер с одним сигнальным контактом. Никакой лишней сложности. Только то, что нужно.

Подходит для трёхфазных двигателей мощностью до 11 кВт при напряжении 380 В. Насосы, вентиляторы, компрессоры, небольшие конвейеры - там, где нагрузка стабильная, а схема управления простая.

Выпускаемый на Заводе Электроконтактор электромагнитный пускатель ПМЛ 2161 предназначен прежде всего для установки в управляющую сеть электроприводов промышленности.

При помощи нашего пускателя можно удаленно пускать/останавливать трехфазные электромоторы с короткозамкнутым ротором.

Технические характеристики:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток в рабочей цепи: 25 А
• Мощность для втягивающей катушки, режим работы, включение: 87±13 ВА
• Частота включений контактора (максимально возможная), нагрузка: 3600 час-1
• Степень защиты: IP20

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Где применяются ПМЛ-2161:

• Насос в коттедже - лампа «работает» на щите у входа
• Вентилятор в гараже - сигнал на таймер отключения
• Компрессор на СТО - индикация для оператора
• Конвейер на складе - блокировка двери при работе
• Система полива на ферме - подтверждение пуска для контроллера

Указание мер безопасности:

1. Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
2. Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
3. Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы:

1. После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
2. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
3. При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Как мы проверяем пускатели перед отправкой:

• Прогоняем 100 циклов под нагрузкой 22 А.
• Смотрим - не заедает ли якорь, нет ли посторонних звуков.
• Замеряем сопротивление изоляции - должно быть >10 МОм.
• Сверяем маркировку контактов с паспортом.

Звоните +7 (351) 2-777-444: мы подберём катушку под ваше напряжение, скажем точную цену и отправим сегодня - даже в отдалённые регионы.
