Пускатель ПМЛ 1160М

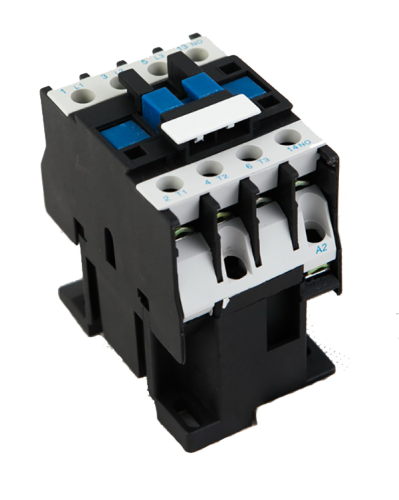

Пускатель ПМЛ-1160М 10А 4кВт 1НО

Пускатель магнитный ПМЛ-1160М - это нереверсивный электромагнитный контактор 1-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.

Изделие рассчитано на номинальный ток 10А (категория АС-3) и коммутацию электродвигателей мощностью до 4 кВт при напряжении 380-400В. Данная модификация выполнена в открытом исполнении (IP20), имеет один замыкающий вспомогательный контакт (1НО), не оснащена тепловым реле и поставляется с универсальным креплением - как на DIN-рейку, так и винтами на плоскость.

Ключевая особенность ПМЛ-1160М - буква "М" в маркировке означает возможность крепления как на стандартную DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель при температурах до -60°C.

Основные технические характеристики ПМЛ-1160М 10А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 10А
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий (1НО)
• Количество размыкающих контактов: 0 (отсутствуют)
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4 (от -60°C)
• Температура эксплуатации: от -40°C до +50°C

Конструктивные особенности

1. Универсальный монтаж («М») - возможность установки как на DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель .
2. Степень защиты IP20 - пускатель предназначен для установки в закрытые шкафы и панели.
3. Контактная группа из серебряного сплава - контакт-детали на основе серебра и специальные покрытия обеспечивают малое переходное сопротивление, высокую износостойкость и надежную коммутацию.
4. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
5. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C.
6. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия.
7. Компактные габариты - ширина всего 46 мм, что экономит место в шкафу управления.
8. Зажимы с крепежными головками - для удобного подключения проводников.

Области применения

Пускатель ПМЛ-1160М 10А широко используется для управления электродвигателями мощностью до 4 кВт в различных отраслях :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (малые краны, тельферы, лифты)
• Насосное оборудование - Управление насосами водоснабжения, дренажными, циркуляционными насосами
• Вентиляционные системы - Управление приточными и вытяжными установками, вентиляторами
• Станкостроение - Управление токарными, фрезерными, сверлильными станками малой мощности
• Компрессорное оборудование - Управление поршневыми компрессорами, воздуходувками
• Тепловое оборудование - Управление тепловыми завесами, тепловыми пушками
• Системы АВР - Автоматическое переключение резерва
• УКРМ - Установки компенсации реактивной мощности (включение конденсаторов)

Важно: Пускатели ПМЛ-1160М 1-й величины могут устанавливаться на DIN-рейку благодаря исполнению «М» .
