Пускатель ПМЛ-1230

ПМЛ-1230 10А 220В AC IP54 ТУ 3426-002-91328404-2011

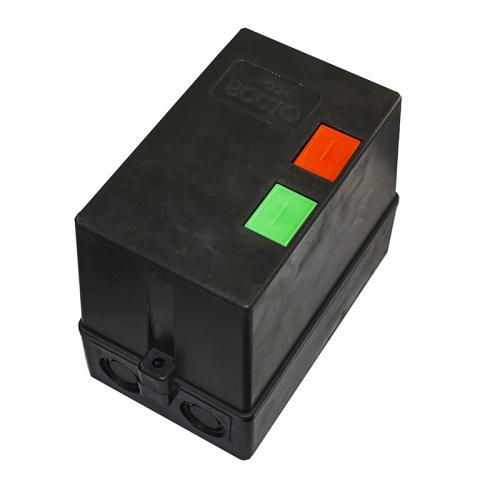

Магнитный пускатель ПМЛ-1230 производства Завода Электроконтактор это пускатель в корпусе, без реверса, со степенью защиты IP54, имеющий тепловое реле, с сигнальной лампой и кнопками «сброс реле» - «пуск». Ток номинальный – 10А.

Пускатели применяются для отключения, пуска, защиты от перегрузок.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

ПМЛ-1230 - технические характеристики:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В
• Частота: 50Гц, Гост – 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 10А
• Степень защиты: IP 54;
• Наличие кнопок управления: Кнопки «стоп», «пуск», лампочка
• Максимальная частота включений без/с нагрузкой: 3600/2400 цикл/час;

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Наличие у пускателя корпуса существенно ухудшает вентиляцию, что влияет на катушку управления – увеличивается нагрев катушки, происходит ускоренное старение изоляции.

Поэтому корпусных пускателей особенно важно соблюдение теплового режима в месте установки и использования.

Указания мер безопасности

• Все  операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических  заземленных частей до открытых контактных  зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Условия транспортирования и хранения

• Транспортировка пускателей и контакторов производится в упаковке изготовителя в крытых транспортных средствах любого типа.
• Хранение пускателей и контакторов осуществляется в упаковке изготовителя в закрытых помещениях с естественной вентиляцией при температуре  от 0 до +40°С,  относительной  влажности воздуха не более 50% и отсутствии в нем кислотных или других паров, вредно влияющих на материал оборудования и упаковку.
