Пускатель ПМЛ-1210

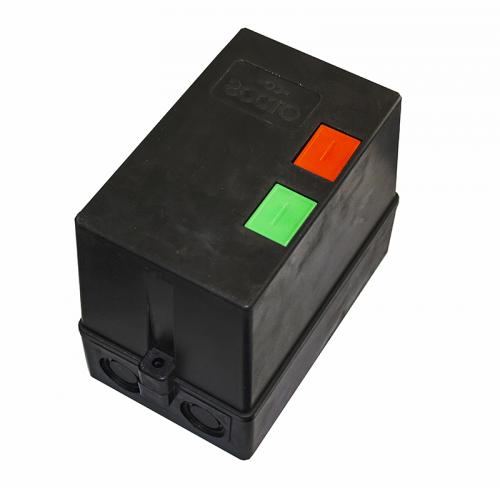

Пускатель магнитный ПМЛ-1210 10А 220В AC 1з УХЛ3

Пускатели ПМЛ 1210 производства Завода Электроконтактор – это пускатели, которые чаще всего используют в управлении стационарным электрооборудованием в схемах в зависимости от задач.

Оснащение  тепловым реле дает возможность  защиты от перегрузки и токов, возникающих при обрыве фазы.

По типоисполнению Пускатель ПМЛ 1210:

• Закрытого типа
• С оболочкой
• Не реверсивный
• С тепловым реле
• Рассчитан на 10А
• Катушки управления рассчитаны на напряжение 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в,

Конструкция ПМЛ1210:

• Сердечник с якорем
• Катушка втягивающая
• Якорь магнитной системы
• Траверса
• Мостики блокировочных и основных контакторов с пружинами

Технические характеристики ПМЛ 1210:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Серия: ПМЛ
• Величина: 1
• Исполнение: нереверсивный
• Базовое напряжение катушек управления, В: 24v; 36v; 127v; 220v; 240v; 380v; 500v; 660v;
• Степень защиты: IP00, IP20
• Категория размещения: УХЛ3

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А
