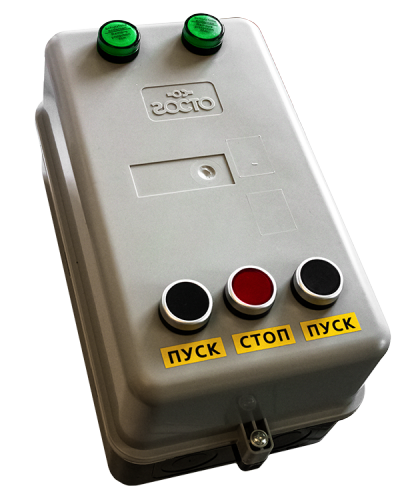

Пускатель ПМЛ-1511

Пускатель ПМЛ-1511 10А 220В AC УХЛ2 реверсивный

Наши пускатели широко распространены на тех предприятиях, где необходимо использование пускателей для управления электроприводами, стационарным электрооборудованием и для включения/отключения электрических цепей.

Пускатель ПМЛ 1511:

• Закрытого типа;
• С оболочкой;
• Реверсивный;
• Отсутствие теплового реле;
• Катушки управления рассчитаны на 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в, 240в, 380в, 400в, 415в, 500в, 660в

Пускатель состоит из:

• Якорь с сердечником;
• Траверса;
• Мостики основных и дополнит. Контакторов ис пружинками;
• Втягивающая катушка;
• Якорь магнитной сис-мы;

Технические характеристики ПМЛ 1511:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В
• Частота: 50Гц, Гост – 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Серия: ПМЛ
• Величина: 1
• Исполнение: закрытый, без реле, реверсивный
• Степерь защиты: IP00, IP20
• Категория размещения: УХЛ2

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Схема ПМЛ 1511:
