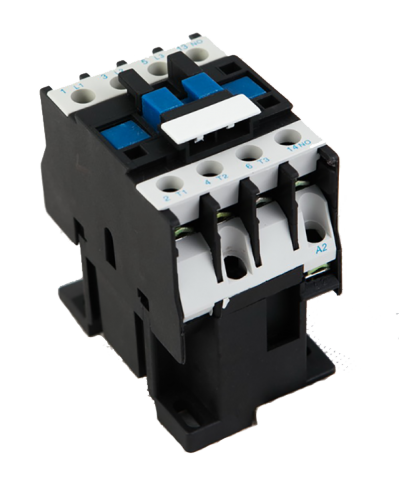

Пускатель ПМЛ 1561М

Пускатель ПМЛ-1561М 10А 4кВт реверсивный

Пускатель магнитный ПМЛ-1561М - это реверсивный электромагнитный контактор 1-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.

Изделие рассчитано на номинальный ток 10 А (категория АС-3) и коммутацию электродвигателей мощностью до 4 кВт при напряжении 380-400В. Данная модификация выполнена в открытом исполнении (IP20), имеет один размыкающий вспомогательный контакт (1НЗ), не оснащена тепловым реле и поставляется с универсальным креплением - как на DIN-рейку, так и винтами на плоскость.

Ключевая особенность ПМЛ-1561М - реверсивное исполнение, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе с механической блокировкой, исключающей одновременное включение обоих аппаратов и предотвращающей короткое замыкание при реверсе . Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель при температурах до -60°C.

Основные технические характеристики ПМЛ-1561М 10А УХЛ4

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 10А
• Макс. мощность двигателя (АС-3, 220В): 2,2 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 4 кВт
• Макс. мощность двигателя (АС-3, 660В): 5,5 кВт
• Количество главных контактов: 6 (3 замыкающих на каждый контактор)
• Количество вспомогательных контактов: 1 размыкающий (1НЗ)
• Механическая износостойкость: 10 млн циклов
• Коммутационная износостойкость: 1,5 млн циклов
• Степень защиты: IP20 ми)
• Климатическое исполнение: УХЛ4 (от -60°C

Области применения

Пускатель ПМЛ-1561М 10А широко используется для управления электродвигателями мощностью до 4 кВт в реверсивных схемах:

• Крановое и лифтовое оборудование Управление механизмами подъема и передвижения (малые краны, тельферы)
• Станкостроение Управление направлением вращения шпинделя, подачи стола
• Вентиляционные системы Управление реверсивными вентиляторами
• Конвейерное оборудование Изменение направления движения ленты
• Системы автоматизации Управление исполнительными механизмами с реверсом
• Трехфазные нагрузки общего назначения Коммутация и реверс любых трехфазных нагрузок

Преимущества ПМЛ-1561М 10А УХЛ4

1. Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
2. Универсальный монтаж («М») - DIN-рейка 35 мм или винтовое крепление на панель
3. Климатическая устойчивость УХЛ4 - работа при температурах до -60°C
4. Высокая износостойкость - 10 млн механических циклов, 1,5 млн коммутационных циклов
5. Зажимы с крепежными головками - удобство монтажа
6. Российское производство - соответствие отечественным стандартам
7. Совместимость - полная взаимозаменяемость с продукцией Электротехник
