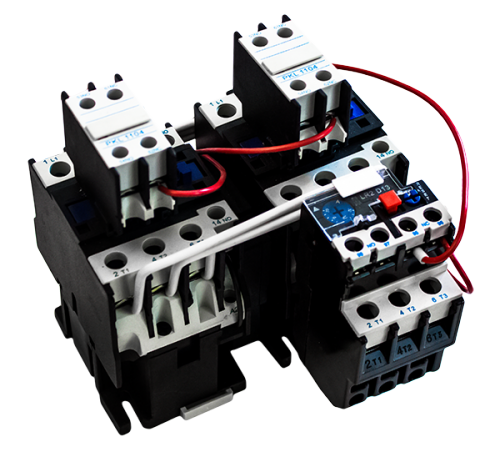

Пускатель ПМЛ-3600

Пускатель ПМЛ-3600

Пускатели ПМЛ 3600, которые производятся на Заводе Электроконтактор, применяются практически во всех сферах промышленной деятельности: в быту, в строительстве, в аграрном и промышленном производстве.

Предназначены для запуска и остановки 3фазных электромоторов.

Наличие у Пускателя ПМЛ 3600 защитных тепловых защитных РТЛ позволяет производить защиту электромоторов от перегрузок, от скачков напряжения и от токов, появляющихся при обрыве фазы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКАТЕЛЯ ПМЛ 3600

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Степень защиты: IP54
• Ток номинальный: 40А
• Катушка: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
• Категория размещения: УЗ

Структура условного обозначения ПМЛ 3600:

ПМЛ – Х1Х2Х3Х4 – А Х5

• ПМЛ – тип

• ГОСТО – марка

• Х1 – ток

• Х2 – исполнение по назначению

• Х3 – степень защиты

• Х4 – исполнение по кол-ву контактов

• А – индекс

• Х5 – категория размещения

Габаритные размеры

Области применения

• Крановое оборудование (механизмы подъема и передвижения)
• Конвейерные линии и транспортеры (изменение направления подачи материала)
• Насосные станции и компрессорное оборудование
• Вентиляционные системы с реверсивным режимом работы
• Станки и обрабатывающие центры
• Лифтовое и подъемно-транспортное оборудование
• Системы автоматизации зданий и промышленных объектов

Меры безопасности:

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы:

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Рекомендации по подбору дополнительного оборудования

• Автоматический выключатель OptiDin ВМ63 (номинал 50А, характеристика C или D)
• Кабель силовой (до двигателя) ВВГнг(А)-LS 4×10 мм² (медь)
• Кабель управления КУПР 7×0,75 (сигнальные цепи)
• Кнопочный пост ПКЕ 212-3У3 (3 кнопки: «Пуск Вперед», «Пуск Назад», «Стоп»)
• Контактная приставка ПКЛ-22 (при необходимости увеличения числа вспомогательных контактов)
• Ограничитель перенапряжений ОПН-440 (подключается параллельно катушке для защиты микропроцессорной техники)

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
