Пускатель ПМЛ-5520 100А IP54 реверсивный

Цена: 10230 руб. (с НДС)

Пускатель магнитный ПМЛ-5520 100А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, выполненный в защитном металлическом корпусе со степенью защиты IP54 и оснащенный встроенными кнопками управления «Пуск» и «Стоп» на крышке. Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Ключевая особенность ПМЛ-5520 - пылевлагозащищенный корпус IP54 со встроенными кнопками управления, что позволяет использовать пускатель без выносного кнопочного поста и дополнительных защитных шкафов. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-5520 100А

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Номинальный ток Ie (АС-3, 380-400В): 100А
Макс. мощность двигателя (АС-3, 380-400В): 45-55 кВт
Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
Количество вспомогательных контактов (базовое): 1 замыкающий + 1 размыкающий (1НО+1НЗ)
Степень защиты: IP54
Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
Напряжения катушки (AC, 50/60 Гц): 110, 220, 380, 400, 415, 500, 660 В
Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
Механическая износостойкость (исп. Б): 5 млн циклов
Коммутационная износостойкость (исп. Б): 0,75 млн циклов
Частота включений (без нагрузки/с нагрузкой): 2400 / 600 вкл/час

Конструктивные особенности

Защитная оболочка IP54 - металлический корпус обеспечивает защиту от пыли и водяных струй, позволяя устанавливать пускатель вне электрических шкафов, непосредственно у оборудования
Кнопки «Пуск» и «Стоп» на корпусе - управление двигателем без выносного кнопочного поста

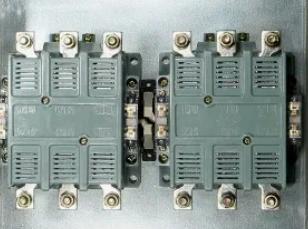

Реверсивное исполнение с механической и электрической блокировками - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, исключая одновременное включение обоих аппаратов и предотвращая короткое замыкание при реверсе
Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия
Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C
Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах с применением микропроцессорной техники

Модификации серии ПМЛ-55хх

Модификация Степень защиты Кнопки Применение

ПМЛ-5500 IP00 кнопок нет - Монтаж в шкафы управления
ПМЛ-5510 IP54 кнопка «Реле» - Возврат теплового реле
ПМЛ-5520 IP54 «Пуск», «Стоп» - Местное управление
ПМЛ-5530 IP54 «Пуск», «Стоп», лампа - Местное управление с индикацией

Области применения

Пускатель ПМЛ-5520 100А широко используется для управления мощными электродвигателями в реверсивных схемах:

Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы)
Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
Вентиляционные системы - Управление приточными и вытяжными установками
Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
Конвейерное оборудование - Управление приводными станциями с изменением направления движения
Наружное оборудование - IP54 позволяет устанавливать пускатель вне помещений

Допустимые условия эксплуатации

Температура окружающего воздуха от -40°C до +40°C
Климатическое исполнение УХЛ4 (нижний предел) до -60°C
Относительная влажность до 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень защиты IP54 установка вне шкафов, защита от пыли и водяных струй
Рабочее положение вертикальное
