Пускатель ПМЛ-2220

Пускатель ПМЛ-2220

Пускатель ПМЛ-2220 - это устройство для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Но и не только: с его помощью можно включать ТЭНы, обогреватели, осветительные линии и любую тепловую или резистивную нагрузку.

Главное преимущество - встроенная защита:

• от длительной перегрузки (когда двигатель тянет больше, чем должен),
• от обрыва фазы (когда одна из трёх фаз пропадает - мотор не сгорит, а отключится).

Перед установкой сверьте ток двигателя с паспортом пускателя, выберите правильную степень защиты (минимум IP54 для цеха) и раз в 3 месяца осматривайте контакты на оплавление. Просто - но спасает от простоя.

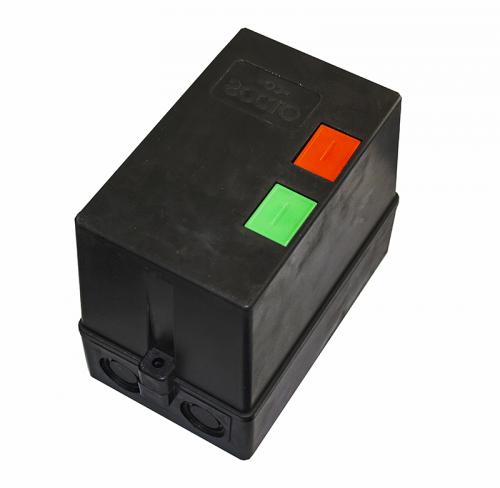

Пускатели ПМЛ 2220 выпускаются на Заводе Электроконтактор. Выходят пускатели с конвейера в корпусе и имеют кнопки «ПУСК» и «СТОП».

Наши пускатели применяют там, где необходим удаленный запуск, остановка и реверсирование 3-фазных электромоторов.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток: 25А
• Наличие реверса: нет
• Степень защиты: IP54
• Тепловое реле: РТЛ
• Диапазон установок РТЛ: 17-25А
• Кнопки «ПУСК» и «СТОП»: есть
• Износостойкость механическая:16 млн циклов
• Коммутационная износостойкость: 1 млн циклов
• Температура воздуха: минус 40С +55С

Наличие теплового реле позволяет осуществлять защиту от перегрузки.

На что смотреть при выборе пускателя - 6 ключевых параметров

Не берите пускатель «на глаз». Сверьтесь с этими цифрами - и избежите перегрева, ложных отключений и простоев.

Ток главной цепи: У вас - 25А. Если ток двигателя выше (например, 28 А), такой пускатель не подойдёт - контакты быстро оплавятся. Берите следующий габарит (40 А).
Напряжение сети: До 660 В, 50/60 Гц. Перед установкой замерьте мультиметром: в старых сетях бывают просадки (340 В вместо 380 В) - это влияет на работу катушки.
Напряжение катушки: Стандарт - 220 В, но бывают 36 В, 127 В, 380 В. Не перепутайте с напряжением сети! Катушка на 380 В в сети 220 В не втянется. Катушка на 220 В в сети 380 В сгорит за минуты.
Степень защиты (IP): IP54 - защищён от пыли и брызг. Для цеха с мойкой - хватит. Для улицы без кожуха или агрессивной среды - берите выше (или ставьте в шкаф).
Климатика (УХЛ): УХЛ3 - работает от –40 °C до +40 °C. Для Сибири, Урала, Северного Кавказа - норма. Для тропиков или особо холодных регионов уточняйте исполнение.
Тепловое реле (если в комплекте): Диапазон регулировки 17–25 А. Выставляйте уставку на 1,05–1,15 × номинал двигателя. Например, для мотора 22 А - ставьте 23–25 А.

ВАЖНО: Тепловой расцепитель встроен не в сам пускатель, а в тепловое реле РТЛ, которое ставится отдельно или в комплекте. Сам пускатель защищает только от короткого замыкания через электромагнитный расцепитель.

Техобслуживание пускателя

Не ждите, пока пускатель «залипнет» или сгорит. Делайте профилактику и он отработает весь ресурс без сбоев.

Как часто смотреть:

• Раз в месяц - при обычных условиях (чистый цех, нормальная температура).
• Сразу после аварийного отключения - особенно после короткого замыкания или перегрузки.

Что проверять (только при ОТКЛЮЧЁННОМ напряжении!):

Корпус и контакты: Нет ли трещин, оплавления, нагара. Контакты должны быть гладкими, без «ямок» и впадин.
Дугогасительная камера: Пластины целые, без сколов и следов перегрева. Если пластины почернели — пора менять.
Магнитопровод: Зазор между якорем и сердечником чистый — без пыли, стружки, масла. Грязь вызывает заедание и гул.
Подвижные части: Якорь ходит плавно, без люфтов и затираний. Если «скрипит» — смажьте термостойкой смазкой.
Провода и клеммы: Винты затянуты, изоляция не потемнела. Ослабленные клеммы = искрение = перегрев.

Дополнительные советы от практиков:

1. Сечение провода - не более 4 мм². Толще - не влезет нормально в клемму, будет люфт и искрение.
2. Избегайте частых аварийных отключений - каждое КЗ «съедает» ресурс контактов. Если отключается часто - ищите причину в нагрузке или сети.
3. Пыль и влага - главные враги. Раз в квартал продувайте пускатель сжатым воздухом. В сырых помещениях ставьте в шкаф с обогревом.
4. Вибрация - пускатель выдерживает нагрузки до 1g (группа М7 по ГОСТ 30631), но при сильной вибрации проверяйте затяжку винтов чаще - раз в 2 недели.
