Пускатель ПМЛ 6100

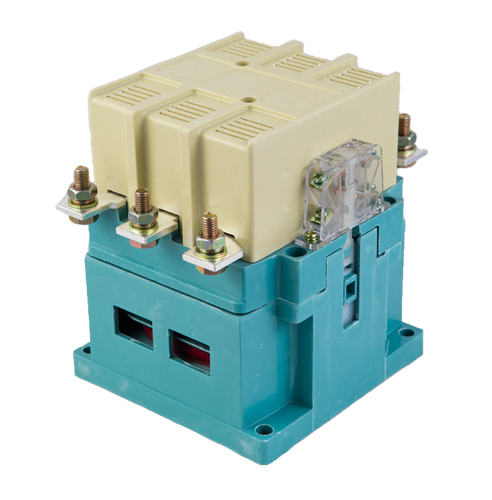

Пускатель ПМЛ-6100 160А 75кВт 1з+1р

Пускатель магнитный ПМЛ-6100 160А - это нереверсивный электромагнитный контактор (пускатель) 6-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 160 А (категория АС-3) и коммутацию электродвигателей мощностью 75 кВт при напряжении 380В . Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ).

Ключевая особенность ПМЛ-6100 - высокая коммутационная способность, позволяющая управлять мощными электродвигателями в стационарных установках. Конструкция контактора допускает установку одновременно двух дополнительных контактных приставок, что расширяет возможности цепей управления. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-6100 160А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 160А
• Макс. мощность двигателя (АС-3, 220В): 45 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 75 кВт
• Макс. мощность двигателя (АС-3, 660В): 100 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов (базовое): 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Степень защиты: IP00
• Климатическое исполнение: УХЛ4 (от -60°C)
• Температура эксплуатации: от -40°C до +55°C

Условное обозначение

ПМЛ – Х1Х2Х3Х4  Х5 ХХ6 Х

ПМЛ – серия товара;

Х1 – ток номинальный;

Х2 – исполнение по наличию защитного реле и назначению;

Х3 – исполнение по наличию кнопок управления и степени защиты;

Х4 – количество контактов вспом. цепи;

Х5 – исполнение по сейсмостойкости;

ХХ6 – категория размещения и исполнение климатическое;

Конструктивные особенности

1. Высокая коммутационная способность - управление двигателями мощностью до 75 кВт при 380В и до 100 кВт при 660В
2. Нереверсивное исполнение - пускатель предназначен для управления двигателем в одном направлении. Для реверсивных схем используются пускатели серии ПМЛ-6500
3. Открытое исполнение IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
4. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
5. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C
6. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. Для защиты двигателя требуется установка внешнего теплового реле серии РТЛ
7. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм, так и винтами на монтажную панель
8. Крупные клеммы - максимальное сечение подключаемого кабеля: 50 мм²
9. Высокая механическая износостойкость - 3 млн циклов (исполнение В)

Области применения

Пускатель ПМЛ-6100 160А широко используется для управления электродвигателями мощностью до 75 кВт в различных отраслях промышленности и гражданского строительства :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, лифты, эскалаторы)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления, кондиционирования и отопления
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерное оборудование - Управление приводными станциями мощных конвейеров и транспортеров
• Станкостроение - Управление тяжелыми металлообрабатывающими станками и обрабатывающими центрами
• Системы автоматизации - Управление исполнительными механизмами, системы автоматического ввода резерва (АВР)
• Осветительные сети - Коммутация мощных осветительных установо
