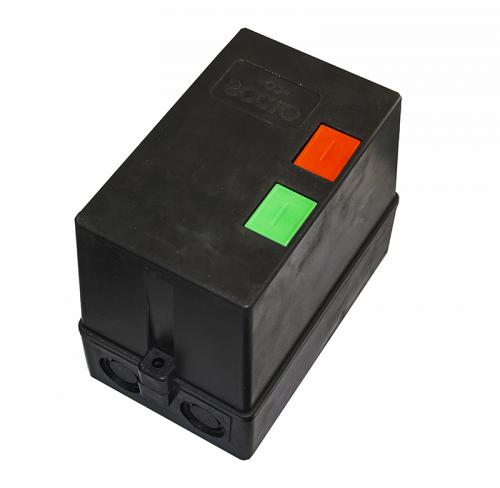

Пускатель ПМЛ-2220 25А

Пускатель ПМЛ-2220 25А

ПМЛ-2220-25А - пускатель для управления трёхфазными двигателями до 11 кВт, ТЭНами и освещением. В паре с тепловым реле РТЛ обеспечивает защиту от перегрузки и обрыва фазы. Долгая служба гарантируется правильным монтажом (вертикально, выводами вверх), точной настройкой реле и регулярным осмотром контактов раз в месяц.

Электромагнитные пускатели ПМЛ 2220 25А производятся на Заводе Электроконтактор. Предназначаются для управления (остановка, запуск) и защиты управляемого электрооборудования от различного вида перегрузок.

Характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Износостойкость коммутационная: 1 000 000 циклов
• Износостойкость механическая: 10 000 000 циклов
• Защита степени: IP54
• Ток: переменный
• Ток номинальный: 25А
• Защита от коротких замыканий: без защиты;
• Мощность номинальная: 11кВт

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Техобслуживание пускателя

Не ждите, пока пускатель «залипнет» или сгорит. Делайте профилактику — и он отработает весь ресурс без сбоев.

Когда смотреть:

• Раз в месяц - планово, даже если «всё работает».
• Сразу после аварийного отключения - особенно после короткого замыкания.

Что проверять (только при ОТКЛЮЧЁННОМ напряжении!):

Что осмотреть и на что обратить внимание

1. Корпус и контакты: Нет ли трещин, оплавления, нагара. Контакты должны быть гладкими, без «ямок».
2. Дугогасительная камера: Пластины целые, без сколов и следов перегрева. Почернели — пора менять.
3. Магнитопровод: Зазор между якорем и сердечником чистый — без пыли и стружки. Грязь = заедание.
4. Подвижные части: Якорь ходит плавно. Проверьте рукой — не должно быть «закусывания» или люфтов.
5. Провода и крепёж: Винты и болты затянуты. Ослабленные клеммы = искрение = перегрев.

Как устранить типовые неисправности:

Проблема и что делать

1. Якорь заедает: Продуйте зазор сжатым воздухом. Если не помогло - разберите пускатель, аккуратно очистите трущиеся поверхности от пыли и стружки.
2. Катушка сгорела: Открутите два винта крышки, снимите её, отсоедините провода и замените катушку на новую с тем же напряжением (220 В, 380 В и т.д.).
3. Подгорели контакты вспомогательной цепи: Если контакты вспомогательной цепи повреждены - проще заменить весь контактор. Ремонт «на коленке» не окупается по времени и риску.

Как проверяем пускатели перед отправкой:

• Прогоняем 100 циклов под нагрузкой 22–25 А.
• Проверяем оба НЗ-контакта мультиметром - должны чётко размыкаться при втягивании якоря.
• Замеряем сопротивление изоляции - >10 МОм.
• Сверяем маркировку контактов с паспортом.
