ПМЛ-3100 380В 32А

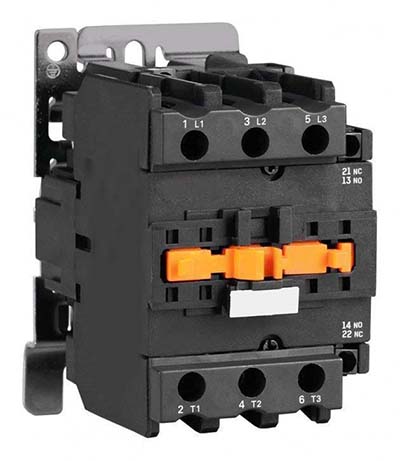

Пускатель ПМЛ-3100 32А 380В 15кВт 1НО

Пускатель ПМЛ-3100 - это нереверсивный электромагнитный контактор (пускатель) 3-й величины с номинальным током 32А при 380В, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для коммутации других активно-индуктивных нагрузок в цепях переменного тока напряжением до 660 В частотой 50 и 60 Гц.

В 3-й величине серии ПМЛ существует два типоразмера по току: на 32А (по каталогам ряда производителей) и на 40А (максимальный ток для этой величины). Пускатель на 32А имеет те же габариты, что и модель на 25А (2-й величины), что позволяет экономить место в шкафу при управлении двигателями средней мощности до 15 кВт.

Модель на 32А обычно имеет модификацию исполнения вспомогательных контактов: «1з» (один нормально открытый контакт). При необходимости большего количества вспомогательных цепей (1з+1р) используется пускатель на 40А.

Основные технические характеристики ПМЛ-3100 32А 380В

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380В): 32А
• Макс. мощность двигателя (АС-3, 380В): 11-15 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: (1з) 1 замыкающий (НО)
• Механическая/Коммутационная износостойкость (исп. Б): 10 млн / 1 млн циклов
• Напряжение катушки управления: 380 В (переменный ток, 50/60 Гц)
• Потребляемая мощность катушки (пуск/удержание): 200 ВА / 20 ВА
• Макс. частота включений (с нагрузкой): 1200-2400 вкл/час )
• Диапазон рабочих температур: от -40°C до +50°C

Условия эксплуатации и обслуживания

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +40°C
• Кратковременное повышение температуры до +55°C (со снижением тока)
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Рабочее положение вертикальное (допускается отклонение до 15°)

Регламент обслуживания

• Периодичность: не реже 1 раза в 6 месяцев (при нормальных условиях).
• Визуальный осмотр: целостность изоляции, отсутствие коррозии, следов перегрева.
• Проверка затяжки винтовых соединений: крутящий момент 2,5 Н·м.
• Очистка: удаление пыли сжатым воздухом.
• Контакты: чистка не требуется (удаление приработанного материала серебряного сплава сокращает ресурс).

Меры безопасности

1. Степень защиты IP00 - пускатель предназначен для установки только в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании .
2. Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения .
3. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
4. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения индикатором.
5. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки 380В с напряжением источника управления.
6. Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки (теплового реле или автомата с тепловым расцепителем).
