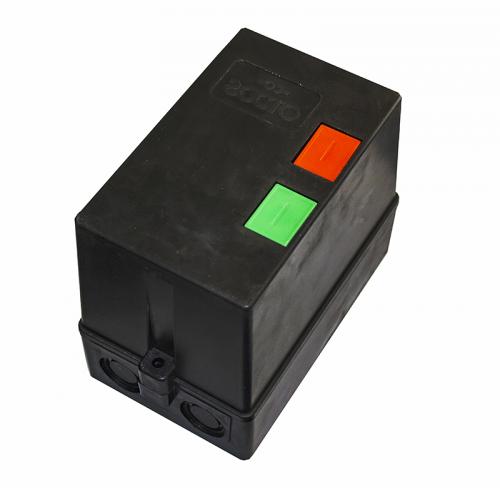

Пускатель ПМЛ-2230
Магнитный пускатель ПМЛ 2230 выпускается на Заводе Электроконтактор. Выходит из производства сразу в корпусе, с номинальным током 25А, с тепловым реле РТЛ. Наличие кнопок «ПУСК», «СТОП» и сигнальной лампы.
Имеет один дополнительный контакт (замыкающий) – 1з, используемый в схемах автоматизации или для блокировки.
Наши пускатели ПМЛ 2230 используются для запуска/остановки, защиты от перегрузки 3-фазных асинхронных электродвигателей с короткозамкнутым ротором.
Технические характеристики ПМЛ 2230
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток: 25А
- Контакты дополнительные: 1 замыкающийся
- Кнопки: «ПУСК», «СТОП», лампочка
- Номинальное напряжение катушки: 220В, 380В, 50Гц
- Степень защиты: IP54
Наши пускатели ПМЛ 2230 очень высокого класса защиты, благодаря чему нередко их применяют в шкафах управления, а также и автономно.
Меры безопасности:
- Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
- Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.
Порядок работы
- После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
- Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
- При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
Где применяются ПМЛ-2230:
- Простые насосные установки с управлением через поплавковый выключатель
- Вентиляторы в подсобных помещениях с таймером отключения
- Компрессоры на СТО с ручным управлением через кнопки
- Конвейерные ленты с управлением от датчика движения
- Системы полива с контроллером - пускатель только коммутирует силовую цепь
Как проверяем пускатели перед отправкой:
- Прогоняем 100 циклов под нагрузкой 22–25 А.
- Проверяем ход якоря - должен быть плавным, без заеданий.
- Замеряем сопротивление изоляции - >10 МОм.
- Осматриваем контакты на отсутствие нагара и оплавления.
