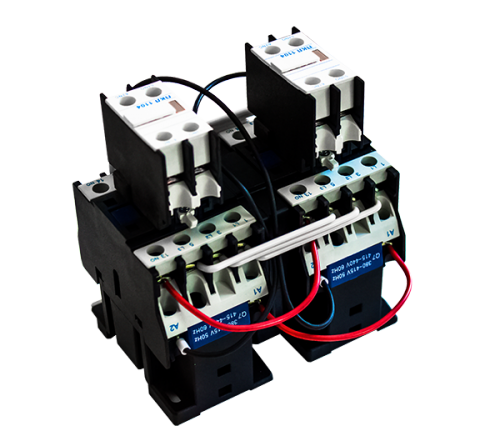

Пускатель ПМЛ-2561

Пускатель ПМЛ-2561

Пускатели ПМЛ 2561 производства Завода Электроконтактор часто встречаются на строительных площадках, энергоемких индустриальных предприятиях, где запуск или остановка электроустановок совершается коммутационными управляемыми аппаратами. К ним относятся наши пускатели.

Базовая комплектация пускателя не предусматривает защитное реле, но это как раз и снижает и так низкую цену.

Наши цены конкурентоспособны с изделиями из поднебесной. А вот качество наших, российских пускателей, намного выше!!! И ресурс в два, а то и в три раза больше!!!

Характеристики ПМЛ 2561

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Реверсивный
• Большая коммутируемая способность
• Степень защиты: IP20
• Очень долговечный, имеет колоссальный запас прочности
• Допустимый ток: In: 25А
• Износостойкость: 1 млн циклов
• Климатическое исполнение: УХЛ4
• Минимум затрат на монтаж пускателя
• Доступна дополнительная установка приставок

Особенности и преимущества

Реверс одним нажатием: Меняете направление вращения двигателя кнопкой - без перекидывания проводов. Два пускателя + механическая блокировка делают это безопасно.
Защита от перегрузки: Тепловое реле РТЛ (устанавливается отдельно) отключает двигатель при:

• длительной перегрузке,
• обрыве одной из фаз («работа на двух фазах»).

Блокировка: Механическая блокировка не даёт включиться двум пускателям одновременно. Без этого - короткое замыкание между фазами.
Монтаж за 2 минуты: Крепится на DIN-рейку как автомат. Или на панель винтами — если рейки нет.
Ресурс на годы: 1 млн механических и 300 тыс. коммутационных циклов. Выдерживает частые переключения «вперёд-назад» без замены.

Где применяется:

Насосы с периодической промывкой
Забор воды → через час - кратковременный реверс для самоочистки фильтра → обратно в рабочий режим. Без ручного вмешательства.
Конвейеры с двусторонней подачей
Сырьё подаётся «туда» → заполнение ёмкости → реверс → конвейер возвращает тару «обратно». Один оператор управляет всем циклом кнопкой.
Станки с реверсивным приводом
Токарные, сверлильные, намоточные машины - где нужно менять направление вращения без остановки линии. Реверс за 0,5 секунды.
Подъёмные механизмы и лебёдки
Подъём груза → фиксация → опускание. Механическая блокировка исключает одновременное включение «вверх» и «вниз» - безопасность на первом месте.
Компрессоры с автоматической продувкой
Работа на нагнетание → кратковременный реверс для сброса давления в магистрали → возврат в рабочий режим.
Оборудование с частыми пусками под нагрузкой (категория АС-4)
Прессы, ножницы, кран-балки - где двигатель часто стартует и останавливается «под весом». Пускатели выдерживают до 100 000 циклов в режиме АС-4.

Меры безопасности

1. Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
2. Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
3. Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

1. После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
2. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
3. При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Как проверяем пускатель перед отправкой:

• Прогоняем 100 циклов под нагрузкой 22–25 А.
• Проверяем все три вспомогательных контакта мультиметром - должны работать чётко, без дребезга.
• Замеряем сопротивление изоляции - >10 МОм.
• Осматриваем главные контакты на отсутствие нагара и оплавления.
