Пускатель ПМЛ 2560

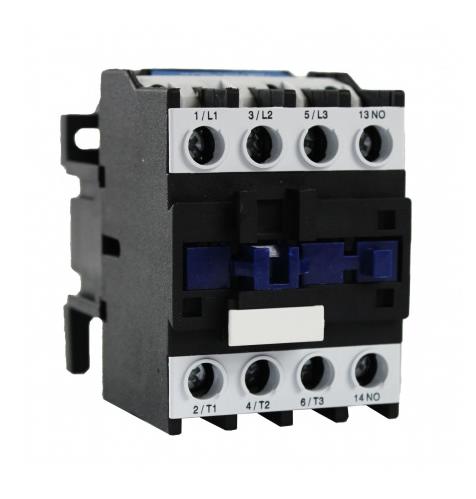

Пускатель ПМЛ-2560 25А реверсивный 1НЗ

Пускатель магнитный ПМЛ-2560 - это реверсивный электромагнитный контактор 2-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 25 А (категория АС-3) и коммутацию электродвигателей мощностью до 11 кВт при напряжении 380-400В. Данная модификация выполнена в открытом исполнении (IP20), имеет один размыкающий (нормально закрытый) вспомогательный контакт (1НЗ), не оснащена тепловым реле и поставляется с универсальным креплением - как на DIN-рейку, так и винтами на плоскость.

Ключевая особенность ПМЛ-2560 - реверсивное исполнение, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе с механической блокировкой, исключающей одновременное включение обоих аппаратов и предотвращающей короткое замыкание при реверсе. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель при температурах до -60°C.

Основные технические характеристики ПМЛ-2560 25А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Исполнение: реверсивный
• Номинальный ток Ie (АС-3, 400В): 25А
• Макс. мощность двигателя (АС-3, 220В): 5,5 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 11 кВт
• Макс. мощность двигателя (АС-3, 660В): 15 кВт
• Количество главных контактов: 6 (3 замыкающих на каждый контактор)
• Количество вспомогательных контактов: 1 размыкающий (1НЗ)
• Степень защиты: IP20
• Напряжение катушки: 24В, 110В, 220В, 380В, 400В
• Климатическое исполнение: УХЛ4 (от -60°C

Допустимые условия эксплуатации

• Температура окружающего воздуха (УХЛ4) от -60°C до +55°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP20 монтаж в щиты и шкафы
• Рабочее положение вертикальное

Меры безопасности

1. Степень защиты IP20 - пускатель предназначен для установки в закрытые щиты и шкафы, исключающие доступ к токоведущим частям при работающем оборудовании
2. Механическая блокировка - исключает одновременное включение обоих контакторов реверсивной пары, предотвращая короткое замыкание
3. Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения
4. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен
5. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения
6. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления
7. Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки
8. Защита при реверсе - между командами «Вперед» и «Назад» должна быть временная пауза для полной остановки двигателя

Преимущества ПМЛ-2560 25А

• Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
• Оптимальная мощность - управление двигателями до 11 кВт при 380/400В
• Климатическая устойчивость УХЛ4 - работа при температурах до -60°C
• Российское производство - соответствие отечественным стандартам
