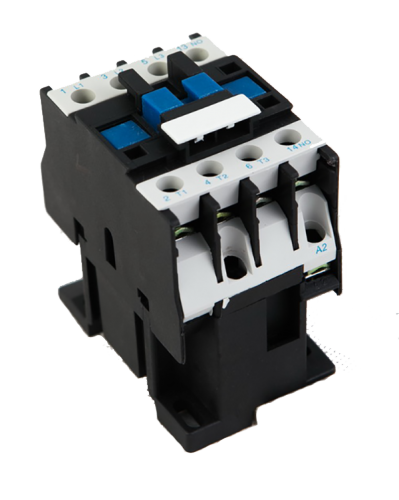

Пускатель ПМЛ-3101 32А

Пускатель ПМЛ-3101 32А нереверсивный 1р

Пускатель магнитный ПМЛ-3101 32А - это нереверсивный электромагнитный контактор (пускатель) 3-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 32 А (категория АС-3) и коммутацию электродвигателей мощностью 15 кВт при напряжении 380В. Модель выполнена в открытом исполнении (IP20) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле и оснащена одним размыкающим (нормально закрытым) вспомогательным контактом (1НЗ).

Ключевая особенность ПМЛ-3101 - наличие встроенного размыкающего контакта (1р / 1НЗ), что позволяет реализовывать схемы с электрической блокировкой (например, в реверсивных включениях) без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-3101 32А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 32А
• Макс. мощность двигателя (АС-3, 380-400В): 15 кВт
• Макс. мощность двигателя (АС-3, 220В): 7,5 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 размыкающий (1р / 1НЗ)
• Степень защиты (базовое исполнение): IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации: от -40°C до +40°C
• Механическая износостойкость (исп. Б): 10 млн циклов
• Коммутационная износостойкость (исп. А): 3,0 млн циклов

Конструктивные особенности

1. Наличие размыкающего контакта (1НЗ) - позволяет реализовывать схемы электрической блокировки без дополнительных контактных приставок .
2. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм, так и винтами на монтажную панель .
3. Степень защиты IP20 — пускатель предназначен для установки в закрытые шкафы и панели.
4. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения .
5. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C .
6. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия .
7. Корпус из термостойкой пластмассы - обеспечивает надежную изоляцию токоведущих частей .
8. Принцип действия - При подаче номинального напряжения на катушку она втягивает сердечник и замыкает группу силовых контактов, а вспомогательный размыкающий контакт при этом размыкается .
9. Возможность расширения функционала - допускается установка дополнительных контактных приставок.

Области применения

Пускатель ПМЛ-3101 32А широко используется для управления электродвигателями мощностью до 15 кВт и другими нагрузками :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения
• Насосное оборудование - Управление насосами водоснабжения, дренажными, циркуляционными насосами
• Вентиляционные системы - Управление приточными и вытяжными установками
• Конвейерное оборудование - Управление приводными станциями с электрической блокировкой
• Станкостроение - Управление токарными, фрезерными станками
• Компрессорное оборудование - Управление поршневыми и винтовыми компрессорами
• Системы АВР - Автоматическое переключение резерва
• Осветительные сети - Коммутация осветительных установок
• Тепловое оборудование - Тепловые завесы, пушки, печи

Допустимые условия эксплуатации

• Температура окружающего воздуха (УХЛ4) от -60°C до +40°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP20 монтаж в щиты и шкафы
• Рабочее положение вертикальное
