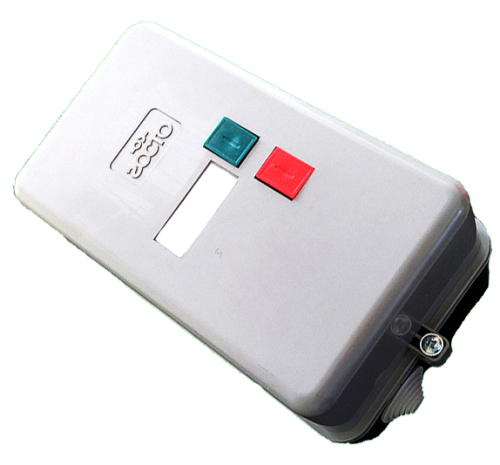

Сертификат: ПускателиПускатель ПМЛ-3510 40А
Пускатели ПМЛ 3510 производятся в Челябинске на Заводе Электроконтактор.

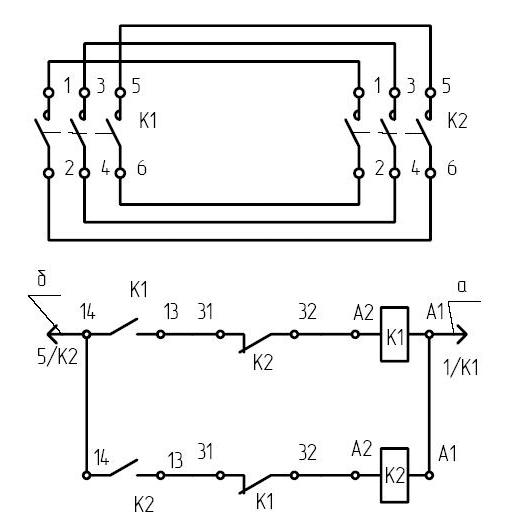

Что из себя представляют данные пускатели? Это изделия, которые используются в стандартном электрооборудовании, в схемах электроприводов. Применяются для частых запусков/остановок 3фазных электродвигателей. Это закрытые пускатели, реверсивные, без защитных тепловых реле, рассчитаны на ток 40А и напряжением на катушки на 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в, 240в, 380в, 400в, 415в, 500в, 660в.
При наличии у пускателя РТЛ – тепловых защитных реле, то он может защищать электромоторы от перегрузок, скачков энергии и от токов, возникающих при обрыве фазы.
Подходит для трёхфазных двигателей мощностью до 18,5 кВт при 380 В. Насосы, вентиляторы, компрессоры, конвейеры - там, где нужна не сигнализация «работает», а надёжная электрическая блокировка.
Технические характеристики
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток главной цепи: 40 А (380 В, категория применения АС-3)
- Механическая износостойкость: 1 000 000 циклов
- Коммутационная износостойкость (АС-3): 300 000 циклов
- Номинальное рабочее напряжение: до 660 В переменного тока
- Степень защиты: IP54 - устойчив к пыли и брызгам воды
- Климатическое исполнение: УХЛ4 по ГОСТ 15150 (работает при –40 °C…+40 °C)
Конструкция ПМЛ 3510:
- Сердечник с якорем
- Катушка втягивающая
- Траверса
- Мостик дополнительных и основных электроконтактов
- Якорь магнитной системы
Все устройства, производимые нашим заводом, имеют длительный срок эксплуатации и высокое качество сборки.
Преимущества ПМЛ-3510 от «Электроконтактора»:
- 40 А «с запасом» - выдерживает пусковые токи двигателей до 18,5 кВт без оплавления контактов.
- Усиленная дугогасительная камера - гасит дугу даже при частых включениях (до 10 раз в час).
- Чёткая маркировка клемм - размыкающий контакт подписан крупно, не перепутаете с замыкающим.
- Ремонтопригодность - контактные группы и дугогасительные камеры меняются отдельно.
- В наличии на складе - отгрузка в день заказа, даже в отдалённые регионы РФ.
Области применения:
- Насосные станции - основной насос запущен → размыкается цепь резервного насоса
- Вентиляция + калорифер - вентилятор включился → размыкается цепь обогрева (защита от перегрева)
- Конвейерные линии - запуск первого агрегата размыкает цепь второго (взаимная блокировка)
- Системы пожаротушения - насос пожаротушения включился → размыкаются цепи не критичных потребителей
- Двери безопасности - двигатель станка запущен → раз
Меры безопасности
- Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
- Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.
Порядок работы:
- После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
- Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
- При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
