Пускатель ПМЛ-5501 95А

Пускатель ПМЛ-5501 125А 2НО+2НЗ

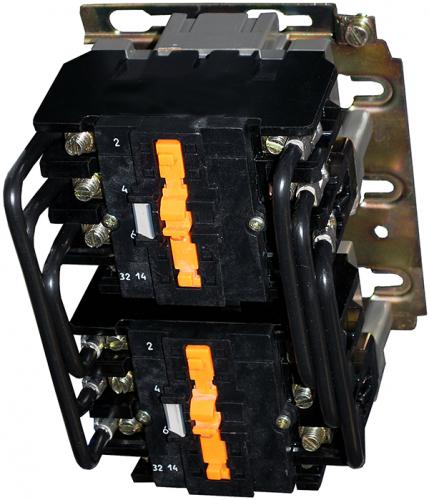

Пускатель ПМЛ-5501 - это реверсивный электромагнитный пускатель пятой величины, выполненный в открытом исполнении (IP00) для комплектации шкафов управления и распределительных устройств. Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором путем изменения порядка следования фаз.

Пускатель рассчитан на номинальный ток 95А и мощность двигателя до 55 кВт при напряжении 380В. Модель не имеет встроенного теплового реле, что позволяет комплектовать устройство необходимыми элементами защиты исходя из требований конкретной установки.

Ключевая особенность ПМЛ-5501 - расширенный набор вспомогательных контактов 2 замыкающих + 2 размыкающих (2НО+2НЗ), а также реверсивное исполнение с механической блокировкой.

Основные технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 95А
• Реверсивный
• Катушка управления: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц;
• Степень защиты: IP00;
• Главная цепь, ном. напряжение: ~ ток  U до 380В, 50-60 Гц;
• Категория применения: АС-3, АС-4
• Количество главных контактов: 3НО (на каждый контактор)
• Количество вспомогательных контактов: 2НО + 2НЗ
• Частота включений, вкл/час: До 600-1200
• Диапазон рабочих температур: °C -40…+55

Структура условного обозначения:

ПМЛ-Х1Х2Х3Х4-А Х5

ПМЛ – тип пускателя

ГОСТО – марка

Х1 – номинальный ток

Х2 – исполнение аппарата по наличию защитного реле

Х3 – исполнение устройства по степени защиты

Х4 – исполнение по количеству контактов в вспомог. цепи

А – серия

Х5 – исполнение климатическое

Условия эксплуатации и монтажа

• Температура окружающей среды -40…+55°C
• Относительная влажность До 80% при 25°C (без конденсации)
• Высота над уровнем моря Не более 2000 м
• Способ монтажа В закрытые шкафы (защита от IP20 и выше)
• Рабочее положение Вертикальное (предпочтительно)

Регламент обслуживания (каждые 6 мес):

• Визуальный осмотр: проверка состояния дугогасительных камер, отсутствие пыли и влаги.
• Проверка затяжки винтовых соединений силовых клемм.
• Удаление пыли сжатым воздухом.

Меры безопасности

• Класс защиты IP00 требует обязательной установки в корпуса (шкафы, закрытые панели), исключающие доступ к токоведущим частям во время работы.
• Заземление металлического корпуса шкафа через винт заземления пускателя.
• Проведение работ по обслуживанию и монтажу только при полном снятии питающего напряжения.
• Обязательное использование внешних устройств тепловой защиты двигателя из-за отсутствия теплового реле в комплектации.

Преимущества ПМЛ-5501

• Экономия места в шкафу - два контактора с блокировкой в одном корпусе.
• Расширенные контакты 2НО+2НЗ - готовое решение для сложных схем без использования дополнительных приставок.
• Универсальный монтаж (DIN-рейка/винты).
• Высокая износостойкость - до 10 млн мех. циклов (исполнение Б).
