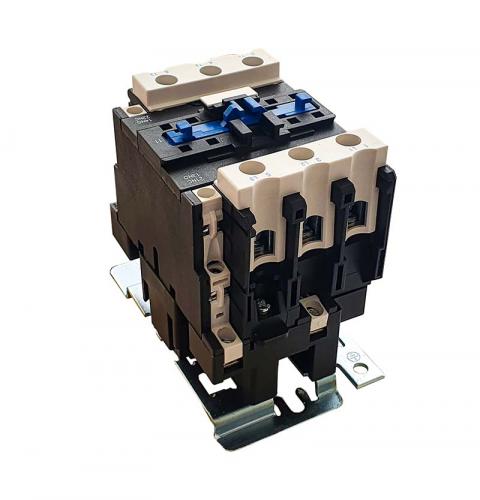

Пускатель ПМЛ-4100 УХЛ4 50А

Пускатель ПМЛ-4100 УХЛ4 50А

Электромагнитный пускатель ПМЛ 4100 УХЛ4 50А предназначен для останорвки и пуска 3фазных асинхронных электромоторов с ротором короткозамкнутым.

Пускатель ПМЛ-4100 УХЛ4 - это нереверсивный электромагнитный пускатель четвертой величины, предназначенный для эксплуатации в условиях умеренного и холодного климата (категория размещения 4 по ГОСТ 15150) . Изделие рассчитано на номинальный ток 50А и напряжение до 660 В переменного тока частотой 50 и 60 Гц .

Пускатель выполнен в корпусе из термостойкой пластмассы, оснащен тремя главными замыкающими контактами и вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ) . Модель не имеет встроенного теплового реле, что позволяет гибко комплектовать устройство необходимыми элементами защиты в зависимости от требований конкретного применения .

Ключевая особенность ПМЛ-4100 УХЛ4 - климатическое исполнение УХЛ4, которое обеспечивает работоспособность пускателя при температурах до -60°C, что делает его незаменимым для объектов, расположенных в районах Крайнего Севера и приравненных к ним территориях.

Расшифровка маркировки ПМЛ-4100 УХЛ4 50А

Понимание условного обозначения позволяет точно идентифицировать тип пускателя:

• ПМЛ - Серия - Пускатель Магнитный Линейный
• 4 - Величина (типоразмер) - Номинальный ток 50А (четвертая величина)
• 1 - Исполнение по назначению - Нереверсивный, без теплового реле
• 0 - Степень защиты - IP00 (открытое исполнение, для монтажа в шкафы)
• 0 - Вспомогательные контакты - 1 замыкающий + 1 размыкающий (1з+1р / 1НО+1НЗ)
• УХЛ4 - Климатическое исполнение - Умеренный и холодный климат, категория размещения 4

Основные технические характеристики ПМЛ-4100 УХЛ4 50А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Исполнение: нереверсивный;
• Ток номинальный: 50А;
• Серия: ПМЛ;
• Защитное реле: нет реле;
• Контактная схема: 1но+1нз;
• Напряжение номинальное: 690В;
• Катушка управления, напряжение: 230В;
• Установка допконтактов: есть возможность;
• Защита степени: IP00;

Области применения

Пускатель ПМЛ-4100 УХЛ4 50А применяется в стационарных установках для управления электродвигателями и другими нагрузками в условиях холодного климата :

• Объекты в районах Крайнего Севера - оборудование, эксплуатируемое при низких температурах
• Насосные станции и компрессорное оборудование - в неотапливаемых помещениях и на открытом воздухе
• Вентиляционные системы - промышленная и общеобменная вентиляция в холодных регионах
• Станки и обрабатывающие центры - в неотапливаемых производственных цехах
• Конвейерные линии и транспортеры - на открытых площадках
• Системы автоматического ввода резерва (АВР) - переключение между вводами в холодных условиях
• Коммутация осветительных сетей - наружное освещение в северных регионах
• Тепловые пушки и системы отопления - сезонное оборудование
• Лифтовое и подъемно-транспортное оборудование - в неотапливаемых шахтах

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -60°C до +40°C (УХЛ4)
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Окружающая среда не содержит агрессивных газов и паров
• Рабочее положение вертикальное (отклонение не более 5°)
• Категория размещения 4 (для эксплуатации на открытом воздухе)

Преимущества ПМЛ-4100 УХЛ4 50А

• Холодостойкое исполнение УХЛ4 - работоспособность при температурах до -60°C для эксплуатации в северных регионах
• Встроенные вспомогательные контакты 1з+1р - не требуют дополнительной установки для организации цепей самоподхвата, сигнализации и блокировки
• Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель
• Высокая коммутационная способность - номинальный ток 50А позволяет управлять двигателями мощностью до 25 кВт при 380В
• Широкий выбор напряжений катушки - от 42В до 400В переменного тока
• Высокая износостойкость - механическая износостойкость 10 млн циклов
• Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4100 УХЛ4 всех исполнений (напряжения катушки от 24В до 400В, исполнения по износостойкости, различное количество вспомогательных контактов) . Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
