ПМЛ-4100 220В

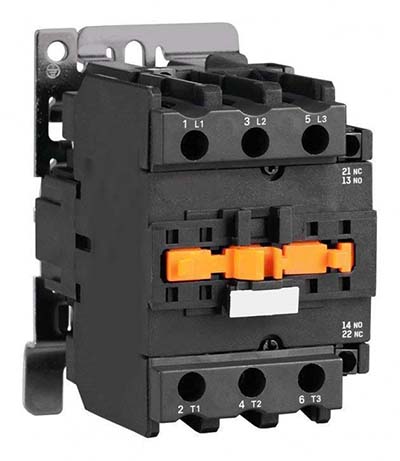

Пускатель ПМЛ-4100 63А 220В 30кВт 1з+1р

Пускатель ПМЛ-4100 - это нереверсивный электромагнитный контактор (пускатель) 4-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.

Изделие рассчитано на номинальный ток 63 А (категория АС-3) и коммутацию электродвигателей мощностью до 30 кВт при напряжении 400 В . Пускатель выполнен в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, имеет винтовые зажимы (силовые цепи - болт М6) и не оснащен встроенным тепловым реле, что позволяет гибко подбирать внешнюю защиту под конкретные условия эксплуатации.

Ключевая особенность данной модификации - наличие встроенных вспомогательных контактов 1 замыкающий (НО) + 1 размыкающий (НЗ). Это позволяет реализовывать схемы с электрической блокировкой (например, в реверсивных включениях) без установки дополнительных контактных приставок.

Основные технические характеристики ПМЛ-4100 63А 220В 1з+1р

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 63А
• Макс. мощность двигателя (АС-3, 220В): 18,5 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 30 кВт
• Макс. мощность двигателя (АС-3, 660В): 37 кВт
• Номинальное импульсное напряжение Uimp: 6 кВ
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий (1з / 1НО) + 1 размыкающий (1р / 1НЗ)
• Механическая износостойкость (исп. Б): 10 млн циклов
• Коммутационная износостойкость (АС-3, исп. Б): 1,6 млн циклов
• Напряжение катушки управления: 220 В (переменный ток, 50/60 Гц)
• Род тока катушки управления: Переменный (AC)
• Время срабатывания (включение): 20-40 мс
• Макс. частота включений (с нагрузкой): 600-1200 вкл/час
• Степень защиты: IP00
• Рабочее положение: Вертикальное (допускается отклонение до 15°)
• Диапазон рабочих температур (УХЛ4): от -60°C до +40°C

Области применения

Пускатель ПМЛ-4100 63А 220В широко используется для управления электродвигателями мощностью до 30 кВт в различных отраслях промышленности и гражданского строительства :

• Крановое и лифтовое оборудование - Лифты, краны, тельферы, механизмы подъема
• Насосное оборудование - Насосы водоснабжения, водоотведения, повысительные установки
• Вентиляционные системы - Приточные и вытяжные установки, дымоудаление
• Станкостроение - Токарные, фрезерные, сверлильные станки
• Компрессорное оборудование - Поршневые и винтовые компрессоры
• Конвейерное оборудование - Приводные станции конвейеров и транспортеров
• Системы автоматизации - Управление исполнительными механизмами, АВР
• Тепловое оборудование - Тепловые завесы, пушки, печи, осветительные сети

Условия эксплуатации и обслуживания

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +40°C
• Температура до +55°C допустима со снижением номинальных рабочих токов на 10%
• Температура (УХЛ4, нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м (до 4300 м со снижением тока 10%)
• Степень загрязнения окружающей среды 3
• Группа условий эксплуатации М7 по ГОСТ 17516.1-90
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Вибрационные нагрузки до 1g при 5-100 Гц
• Рабочее положение вертикальное (допускается отклонение до 15°)

Регламент обслуживания

• Периодичность: не реже 1 раза в 6 месяцев (при нормальных условиях)
• Визуальный осмотр: целостность изоляции, отсутствие коррозии, следов перегрева
• Проверка затяжки винтовых соединений: момент затяжки согласно паспорту (болт М6)
• Очистка: удаление пыли и грязи сжатым воздухом
• Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает ресурс

Меры безопасности

1. Степень защиты IP00 - пускатель предназначен для установки только в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании .
2. Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения.
3. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
4. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения индикатором.
5. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки 220В с напряжением источника управления.
6. Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки.
