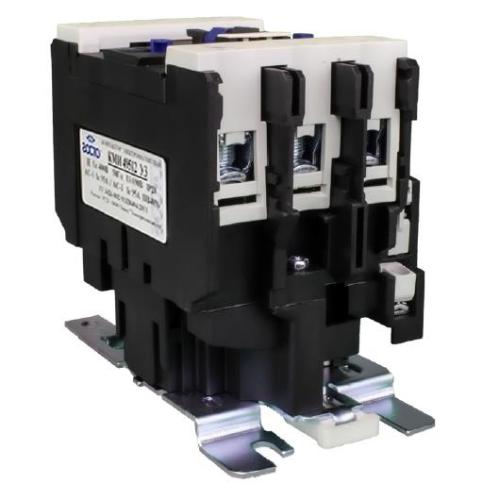

Пускатель ПМЛ-4120 63А

Пускатель ПМЛ-4220 63А IP54

Пускатель магнитный ПМЛ-4220 63А - это нереверсивный электромагнитный контактор (пускатель) 4-й величины, выполненный в пылевлагозащищенном корпусе IP54 и оснащенный встроенным тепловым реле.

Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для их защиты от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз. Пускатель рассчитан на номинальный ток 63 А и мощность двигателя 36 кВт при напряжении 380В .

Ключевая особенность ПМЛ-4220 - это максимальная заводская готовность «под ключ». Пылевлагозащищенный корпус IP54, встроенное тепловое реле позволяют управлять двигателем и защищать его без выносного кнопочного поста и дополнительных защитных шкафов.

Основные технические характеристики ПМЛ-4220 63А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 63А
• Макс. мощность двигателя (АС-3, 220В): 18,5 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 36 кВт
• Макс. мощность двигателя (АС-3, 660В): 37 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Степень защиты: IP54
• Климатическое исполнение: УХЛ3, УХЛ4

Конструктивные особенности

1. Защитная оболочка IP54 - металлический корпус обеспечивает защиту от пыли и водяных струй, что позволяет устанавливать пускатель вне электрических шкафов, непосредственно у оборудования.
2. Встроенное тепловое реле - обеспечивает полную защиту электродвигателя от перегрузок и обрыва фаз.
3. Нереверсивное исполнение - пускатель предназначен для управления двигателем в одном направлении.
4. Специальная технология изготовления магнитной системы - повышает надежность работы и снижает уровень шума.
5. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
6. Способ монтажа - винтовое крепление на монтажную панель.

Области применения

Пускатель ПМЛ-4220 63А широко используется для управления электродвигателями мощностью до 36 кВт в различных отраслях промышленности и гражданского строительства :

• Крановое и лифтовое оборудование Управление механизмами подъема и передвижения
• Насосное оборудование Управление насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение Управление токарными, фрезерными, сверлильными станками
• Компрессорное оборудование Управление промышленными компрессорами
• Конвейерное оборудование Управление приводными станциями конвейеров
• Наружное оборудование IP54 позволяет устанавливать пускатель вне помещений

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
