Пускатель ПМЛ-4300

Пускатель ПМЛ-4300 63А

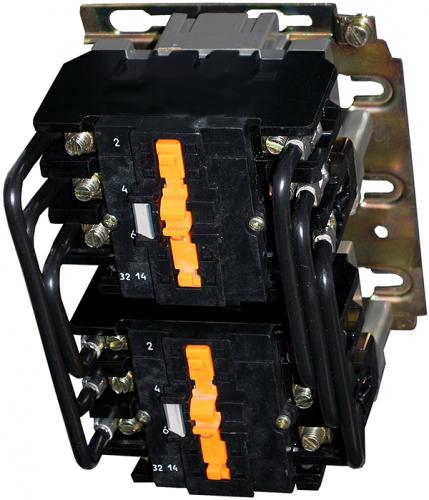

Пускатель ПМЛ-4300 - это реверсивный электромагнитный пускатель четвертой величины, выполненный в открытом исполнении (IP00) для монтажа в шкафы управления, панели и распределительные устройства. Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором путем изменения порядка следования фаз.

Пускатель рассчитан на номинальный ток 63А и напряжение до 660 В переменного тока частотой 50 и 60 Гц. Модель не имеет встроенного теплового реле, что позволяет гибко комплектовать устройство необходимыми элементами защиты в зависимости от требований конкретного применения.

Ключевая особенность ПМЛ-4300 - это реверсивное исполнение с механической блокировкой, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе. Конструкция исключает возможность одновременного включения обоих контакторов, что предотвращает короткое замыкание при реверсе.

Основные технические характеристики ПМЛ-4300 63А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток: 63А
• Напряжение: ~ ток  U до 380В, 50-60 Гц
• Катушка: 24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
• Категория размещения: УЗ

Конструктивные особенности

1. Механическая блокировка - исключает одновременное включение обоих контакторов
2. Электрическая блокировка - выполняется по заказу потребителя через размыкающие вспомогательные контакты
3. Отсутствие теплового реле - пускатель не имеет встроенной тепловой защиты, для защиты двигателя требуется установка внешнего теплового реле серии РТЛ.
4. Дугогасительная система - обеспечивает безопасное гашение дуги при коммутации индуктивных нагрузок.
5. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, и при восстановлении напряжения самопроизвольный запуск двигателя невозможен.
6. Универсальный монтаж - возможность установки как на DIN-рейку (35 мм), так и на монтажную панель винтами .

Области применения

Пускатель ПМЛ-4300 63А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт в реверсивных схемах :

• Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
• Конвейерные линии и транспортеры - изменение направления подачи материала
• Насосные станции - управление резервными насосами с автоматическим реверсом
• Станки и обрабатывающие центры - реверсивные электроприводы
• Системы автоматического ввода резерва (АВР) - переключение между вводами
• Вентиляционные системы - реверсивные вентиляторы
• Тепловые завесы и печи - управление нагревательными элементами

Меры безопасности:

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы:

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 для монтажа в шкафы и панели
• Рабочее положение вертикальное (отклонение не более 5°)

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность дугогасительных камер
• Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи с поверхности пускателя
• Проверка механической блокировки: убедиться в невозможности одновременного включения обоих контакторов
• Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает износостойкость

____________________________________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4300 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, различные климатические исполнения У3/УХЛ3/УХЛ4). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
