Пускатель ПМЛ-7202 250А

Пускатель ПМЛ-7202 250А 3з+3р 110кВт

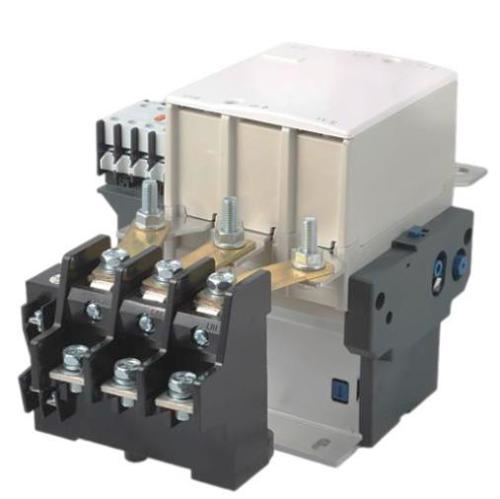

Пускатель магнитный ПМЛ-7202 250А - это нереверсивный электромагнитный контактор (пускатель) 7-й величины, оснащенный встроенным тепловым реле и максимальным для серии набором вспомогательных контактов 3 замыкающих + 3 размыкающих (3НО+3НЗ). Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 Гц.

Ключевая особенность ПМЛ-7202 - максимальный набор вспомогательных контактов (3з+3р), позволяющий реализовывать самые сложные схемы управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без установки дополнительных контактных приставок . Климатическое исполнение УХЛ4/О4 обеспечивает работоспособность при температурах до -60°C.

Изделие рассчитано на номинальный ток 250А (категория АС-3) и коммутацию электродвигателей мощностью 110 кВт при напряжении 380В.

Основные технические характеристики ПМЛ-7202 250А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380В): 250А
• Макс. мощность двигателя (АС-3, 380В): 110 кВт
• Номинальное напряжение изоляции Ui: 660 В
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 3 замыкающих + 3 размыкающих (3НО+3НЗ)
• Степень защиты (базовое исполнение): IP00
• Климатическое исполнение: УХЛ4, О4
• Напряжения катушки (AC, 50 Гц): 24, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660В
• Потребляемая мощность катушки (включение/удержание): 800 ВА / 56 ВА
• Частота включений (без нагрузки/с нагрузкой): 2400 / 600 вкл/час

Катушка управления

Пускатель ПМЛ-7202 выпускается с втягивающими катушками на следующие номиналы напряжений переменного тока (50 Гц) :

• 24, 40, 48В - Пониженное напряжение
• 110, 127В - Стандартное
• 220, 230, 240В - Стандартное
• 380, 400, 415В - Стандартное
• 500, 660В - Стандартное

Параметры катушки:

• Потребляемая мощность при включении: 800 ВА
• Потребляемая мощность при удержании: 56 ВА
• Диапазон срабатывания (включение): (0,85–1,1) Uном
• Диапазон отпускания: (0,3–0,6) Uном

Принцип действия: При подаче номинального напряжения на катушку она втягивает сердечник, замыкая группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

Конструктивные особенности

1. Встроенное тепловое реле - обеспечивает защиту электродвигателя от перегрузок и обрыва фаз без установки дополнительного оборудования
2. Максимальный набор вспомогательных контактов 3НО+3НЗ - для реализации самых сложных схем управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без дополнительных приставок
3. Высокая коммутационная способность - управление двигателями мощностью до 110 кВт при 380В
4. Нереверсивное исполнение - пускатель предназначен для управления двигателем в одном направлении
5. Монтаж на панель - пускатель не устанавливается на DIN-рейку, крепление осуществляется четырьмя болтами М10 на монтажную панель через установочные отверстия
6. Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
7. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
8. Климатическая устойчивость УХЛ4/О4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C
9. Возможность увеличения числа вспомогательных контактов - с помощью контактных приставок серии ВКЛ
10. Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах с применением микропроцессорной техники
11. Российское производство - продукция сертифицирована в соответствии с ТР ТС 004/2011

Области применения

Пускатель ПМЛ-7202 250А широко используется для управления электродвигателями мощностью до 110 кВт в различных отраслях промышленности:

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления, кондиционирования
• Станкостроение - Управление тяжелыми металлообрабатывающими станками
• Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
• Конвейерное оборудование - Управление приводными станциями мощных конвейеров и транспортеров
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Стационарные установки - Дистанционное управление мощным оборудованием
