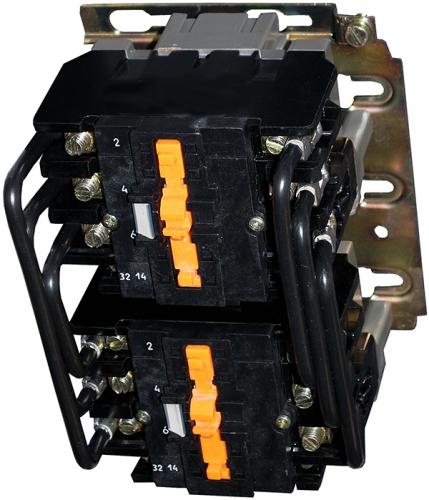

Сертификат: ПускателиПускатель ПМЛ-4302 40А реверсивный 1з+1р
Пускатель магнитный ПМЛ-4302 40А - это реверсивный электромагнитный контактор (пускатель) 3-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.
Изделие рассчитано на номинальный ток 40 А (категория АС-3) и коммутацию электродвигателей мощностью 18,5 кВт при напряжении 380-400В . Модель выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ) и оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ) .
Ключевая особенность ПМЛ-4302 - реверсивное исполнение, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе с механической блокировкой, исключающей одновременное включение обоих аппаратов и предотвращающей короткое замыкание при реверсе. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C. Универсальное крепление позволяет монтировать пускатель как на DIN-рейку, так и винтами на монтажную панель.
Основные технические характеристики ПМЛ-4302 40А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток Ie (АС-3, 400В): 40А
- Макс. мощность двигателя (АС-3, 220В): 11 кВт
- Макс. мощность двигателя (АС-3, 380-400В): 18,5 кВт
- Макс. мощность двигателя (АС-3, 660В): 30 кВт
- Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
- Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
- Потребляемая мощность катушки (включение): 200±35 ВА
- Потребляемая мощность катушки (удержание): 20±4 ВА
- Механическая износостойкость (исп. Б): 10 млн циклов
- Коммутационная износостойкость (исп. Б): 1,0 млн циклов
- Частота включений (с нагрузкой/без нагрузки): 1200 / 3600 вкл/час
- Степень защиты: IP00/IP20
- Тип подключения: Винтовое соединение
- Климатическое исполнение: УХЛ4, У3
- Диапазон рабочих температур: от -40°C до +55°C
- Режим работы: повторно-кратковременный ПВ-40%
Области применения
Пускатель ПМЛ-4302 40А широко используется для управления электродвигателями мощностью до 18,5 кВт в реверсивных схемах в различных отраслях промышленности и гражданского строительства:
- Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения
- Насосное оборудование - Управление насосами водоснабжения, водоотведения, повысительными установками
- Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
- Станкостроение - Управление токарными, фрезерными, сверлильными станками
- Компрессорное оборудование - Управление поршневыми и винтовыми компрессорами
- Конвейерное оборудование - Управление приводными станциями с изменением направления движения
- Системы автоматизации - Управление исполнительными механизмами, системы АВР
- Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами
Допустимые условия эксплуатации
- Температура окружающего воздуха от -40°C до +55°C
- Климатическое исполнение УХЛ4 (нижний предел) до -60°C
- Относительная влажность до 80% при +25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Степень защиты IP00/IP20 монтаж в закрытые шкафы и панели
- Режим работы повторно-кратковременный ПВ-40%
- Рабочее положение вертикальное
Меры безопасности
- Степень защиты IP00/IP20 - пускатель предназначен для установки в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании.
- Механическая и электрическая блокировки - исключают одновременное включение обоих контакторов реверсивной пары, предотвращая короткое замыкание.
- Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения.
- Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
- Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
- Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления.
- Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки.
- Защита при реверсе - между командами «Вперед» и «Назад» должна быть временная пауза для полной остановки двигателя.
