Пускатель ПМЛ-4510 63А IP54 реверсивный

Цена: 10306,3 руб. (с НДС)

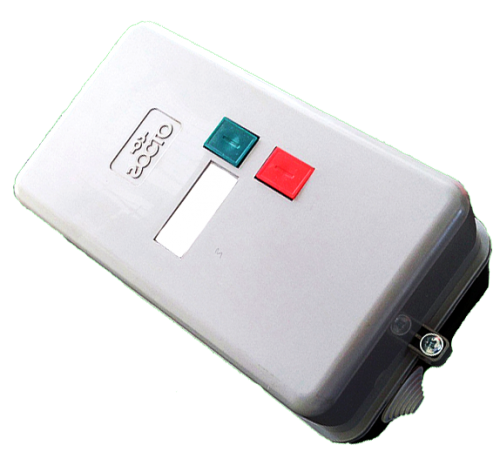

Пускатель ПМЛ-4510 - это реверсивный электромагнитный пускатель четвертой величины, выполненный в защитном металлическом корпусе со степенью защиты IP54 . Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для их защиты от токов перегрузки при использовании внешнего теплового реле .

Пускатель рассчитан на номинальный ток 63А и напряжение до 660 В переменного тока частотой 50 и 60 Гц . Модель не имеет встроенного теплового реле, но оснащена вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ) .

Ключевая особенность ПМЛ-4510 - это пылевлагозащищенный корпус IP54 с механической и электрической блокировками, представляющий собой два контактора, смонтированных и сблокированных в одном корпусе . Конструкция исключает возможность одновременного включения обоих контакторов, что предотвращает короткое замыкание при реверсе и позволяет устанавливать пускатель вне электрических шкафов.

Основные технические характеристики ПМЛ-4510 63А:

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Номинальный ток главной цепи: Ie (АС-3, 380-400В), А 63
Категория применения: АС-3
Количество вспомогательных контактов: 1 замыкающий (НО) + 1 размыкающий (НЗ)
Механическая износостойкость: (исп. Б), млн. циклов 10
Коммутационная износостойкость: АС-3 (исп. Б), млн. циклов 1,0
Степень защиты: IP54
Климатическое исполнение: О2, У3, УХЛ3
Диапазон рабочих температур: °C -40…+55

Конструкция пускателя ПМЛ 4510:

Сердечник и якорь
Траверса
Мостики дополнительных и основных электроконтактов
Катушка втягивающая
Якорь магнитной системы

Области применения:

Пускатель ПМЛ-4510 63А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт в реверсивных схемах :

Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
Конвейерные линии и транспортеры - изменение направления подачи материала
Насосные станции - управление резервными насосами с автоматическим реверсом
Станки и обрабатывающие центры - реверсивные электроприводы (циркулярные пилы, обрабатывающие центры)
Вентиляционные системы - реверсивные вентиляторы с изменением направления воздушного потока
Системы автоматического ввода резерва (АВР) - переключение между вводами
Наружное оборудование - IP54 позволяет устанавливать пускатель вне помещений

Порядок работы:

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Условия эксплуатации и обслуживания:

Температура окружающего воздуха от -40°C до +55°C
Относительная влажность 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень защиты IP54 пылевлагозащищенное исполнение для установки вне шкафов
Рабочее положение вертикальное

Регламент обслуживания:

Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность корпуса и уплотнений
Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
Очистка: удаление пыли и грязи с поверхности корпуса
Проверка механической блокировки: убедиться в невозможности одновременного включения обоих контакторов
Контакты: при нормальной эксплуатации чистка контактов не требуется — любое удаление приработавшегося материала сокращает износостойкость

Меры безопасности:

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Преимущества ПМЛ-4510 63А:

Пылевлагозащищенное исполнение IP54 - установка непосредственно у оборудования, вне электрических шкафов
Реверсивное исполнение - два контактора с механической блокировкой в одном корпусе для изменения направления вращения двигателя
Механическая блокировка - исключает одновременное включение обоих контакторов, предотвращая короткое замыкание
Электрическая блокировка - дублирует механическую, повышая надежность защиты
Высокая коммутационная способность - номинальный ток 63А, мощность двигателя до 30 кВт при 380В
Широкий выбор напряжений катушки - от 24В до 660В переменного тока
Высокая износостойкость - механическая износостойкость до 10 млн циклов (исполнение Б)
Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
Встроенные вспомогательные контакты 1з+1р - для цепей самоподхвата, сигнализации и электрической блокировки
Возможность расширения функционала - установка контактных приставок ПКЛ и пневмоприставок ПВЛ
Совместимость с микропроцессорной техникой - возможность установки ограничителей перенапряжения ОПН
Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
Качество производства - система менеджмента качества ISO 9001, 100% контроль качества

__________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4510 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, различные климатические исполнения). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
