Пускатель ПМЛ-4520 63А IP54 с кнопками

Цена: 10306,3 руб. (с НДС)

Пускатель ПМЛ-4520 - это реверсивный электромагнитный пускатель четвертой величины, выполненный в защитном металлическом корпусе со степенью защиты IP54 и оснащенный встроенными кнопками управления «Пуск» и «Стоп» . Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором напряжением до 660 В переменного тока частотой 50 и 60 Гц .

Пускатель рассчитан на номинальный ток 63А. Модель не имеет встроенного теплового реле, но оснащена вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ) .

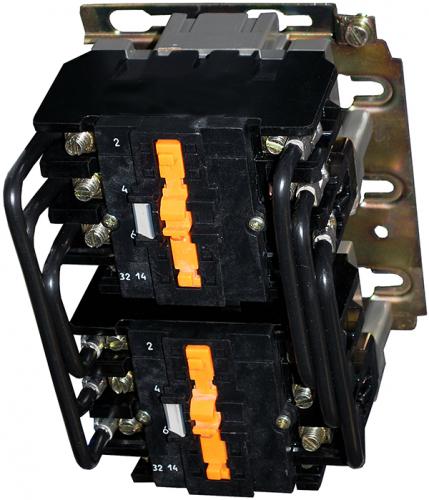

Ключевая особенность ПМЛ-4520 - это пылевлагозащищенный корпус IP54 с механической блокировкой и встроенными кнопками управления, представляющий собой два контактора, смонтированных и сблокированных в одном корпусе . Конструкция исключает возможность одновременного включения обоих контакторов, что предотвращает короткое замыкание при реверсе, а кнопки на корпусе позволяют управлять двигателем непосредственно с места установки пускателя, без выносного кнопочного поста

Условное обозначение ПМЛ-Х1-Х2Х3Х4-А Х5:

ПМЛ – тип

ГОСТО – марка

Х1 – величина тока номинального

Х2 – исполнение аппарата по назначению

Х3 – исполнение аппарата по степени защиты

Х4 – исполнение аппарата по количеству контактов вспомцепи

А – индекс

Х5 – исполнение аппарата по категории размещения

Основные технические характеристики ПМЛ-4520 63А

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Копки управления: есть
Степень защиты: IP54;
Ток номинальный: 63А
Количество вспомогательных контактов: 1 замыкающий (НО) + 1 размыкающий (НЗ)

Области применения:

Пускатель ПМЛ-4520 63А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт в реверсивных схемах:

Крановое и лифтовое оборудование - механизмы подъема и передвижения (лифты, краны, тельферы)
Конвейерные линии и транспортеры - изменение направления подачи материала
Насосные станции - управление резервными насосами с автоматическим реверсом
Станки и обрабатывающие центры - реверсивные электроприводы
Вентиляционные системы - реверсивные вентиляторы с изменением направления воздушного потока
Системы автоматического ввода резерва (АВР) - переключение между вводами
Наружное оборудование - IP54 позволяет устанавливать пускатель вне помещений

Порядок работы:

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Условия эксплуатации и обслуживания:

Температура окружающего воздуха от -40°C до +55°C
Относительная влажность 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень защиты IP54 пылевлагозащищенное исполнение для установки вне шкафов
Рабочее положение вертикальное

Регламент обслуживания:

Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность корпуса и уплотнений
Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
Очистка: удаление пыли и грязи с поверхности корпуса
Проверка механической блокировки: убедиться в невозможности одновременного включения обоих контакторов
Проверка кнопок управления: убедиться в отсутствии залипания
Контакты: при нормальной эксплуатации чистка контактов не требуется

Меры безопасности:

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

_______________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4520 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, различные климатические исполнения). Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
