Пускатель ПМЛ-5501 80А

Пускатель ПМЛ-5501 80А 4з+4р

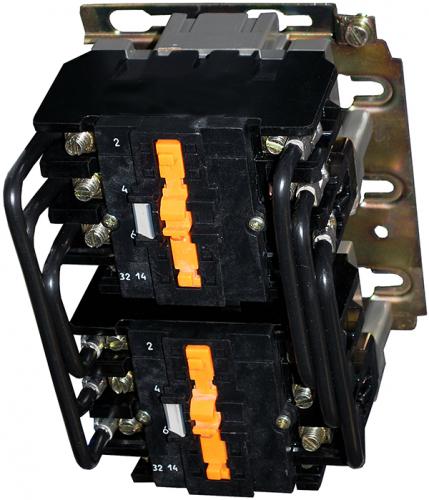

Пускатель магнитный ПМЛ-5501 80А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ).

Ключевая особенность ПМЛ-5501 - максимальный набор вспомогательных контактов: 4 замыкающих + 4 размыкающих (4НО+4НЗ), что позволяет реализовывать самые сложные схемы управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C. При необходимости увеличения числа вспомогательных контактов возможна установка дополнительных контактных приставок серии ВКЛ.

Основные технические характеристики ПМЛ-5501 80А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 80А
• Макс. мощность двигателя (АС-3, 380-400В): 37 кВт
• Номинальное напряжение изоляции Ui: 660 В
• Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
• Количество вспомогательных контактов: 4 замыкающих + 4 размыкающих (4НО+4НЗ)
• Степень защиты (базовое исполнение): IP00
• Климатическое исполнение: УХЛ4, У3 (от -60°C до +40°C)
• Температура эксплуатации: от -40°C до +40°C
• Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
• Напряжения катушки (AC, 50/60 Гц): 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660 В
• Механическая износостойкость (исп. Б): 5 млн циклов
• Коммутационная износостойкость (исп. Б): 0,75 млн циклов
• Частота включений (без нагрузки/с нагрузкой): 2400 / 600 вкл/час

Вспомогательные контакты (4НО + 4НЗ)

Ключевое отличие ПМЛ-5501 от базовой модели ПМЛ-5500 (1НО+1НЗ) - максимальный набор вспомогательных контактов:

• 4 Замыкающих (НО) 4з (4NO) - Цепи самоподхвата, сигнализация включения (4 цепи)
• 4 Размыкающих (НЗ) 4р (4NC) - Электрическая блокировка, сигнализация отключения (4 цепи)

Характеристики вспомогательных контактов:

• Номинальное напряжение: до 660 В (AC)
• Номинальный ток: до 10 А (АС-15)
• Способ подключения: винтовое соединение

Такое количество контактов позволяет реализовывать самые сложные схемы управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без использования дополнительных контактных приставок.

Конструктивные особенности

1. Реверсивное исполнение с механической и электрической блокировками - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, с механической и электрической блокировками, исключающими одновременное включение обоих аппаратов и предотвращающими короткое замыкание при реверсе
2. Реверсивная схема подключения - реверсирование достигается за счет изменения порядка чередования фаз на обмотках статора. Нормально замкнутые (НЗ) контакты отключают катушку первого контактора, а нормально открытые (НО) контакты подают питание на катушку второго контактора
3. Максимальный набор вспомогательных контактов 4НО+4НЗ - для реализации самых сложных схем управления с разветвленной сигнализацией и электрической блокировкой без дополнительных приставок
4. Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
5. Ш-образная прямоходовая магнитная система - система контактов располагается перед магнитной. Траверсная и подвижные части электромагнита являются одним целым, в них предусмотрены подвижные пружины и подвижные контакты
6. Пружина возврата - располагается на среднем керне подвижной части электромагнита
7. Возможность установки дополнительных устройств - на дугогасительной камере расположены присоединительные контакты для дополнительных приставок: контактной типа ПКЛ или пневматической ПВЛ, кнопки «Пуск» либо «Стоп» и сигнальной лампы
8. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. Для защиты двигателя от перегрузок и обрыва фаз требуется установка внешнего теплового реле серии РТЛ
9. Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах управления с применением микропроцессорной техники

Области применения

Пускатель ПМЛ-5501 80А широко используется для управления электродвигателями мощностью до 37 кВт в реверсивных схемах, особенно в случаях, требующих разветвленной сигнализации и нескольких цепей электрической блокировки :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы, лифты)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
• Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
• Конвейерное оборудование - Управление приводными станциями с изменением направления движения
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +40°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Рабочее положение вертикальное
