Пускатель ПМЛ-5100 125А 220АС УХЛ4 Б

Пускатель ПМЛ-5100 125А 220В УХЛ4 Б

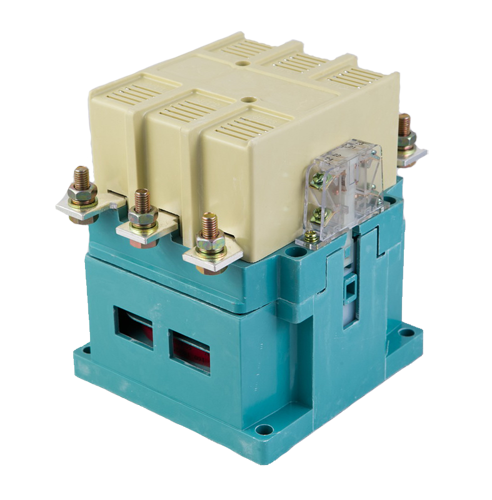

Пускатель магнитный ПМЛ-5100 125А 220В - это нереверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 125 А (категория АС-3) и коммутацию электродвигателей мощностью 55 кВт при напряжении 380-400В. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле и оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ .

Ключевая особенность ПМЛ-5100 - высокая коммутационная способность, позволяющая управлять мощными электродвигателями в стационарных установках. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C. Исполнение «Б» по износостойкости гарантирует средний ресурс с механической износостойкостью 3 млн циклов и коммутационной - 0,6 млн циклов . Конструкция контактора допускает установку одновременно двух дополнительных контактных приставок, что расширяет возможности цепей управления.

Электрическая схема

Основные технические характеристики ПМЛ-5100 125А 220В УХЛ4 Б

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 125А
• Макс. мощность двигателя (АС-3, 220В): 30 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 55 кВт
• Макс. мощность двигателя (АС-3, 660В): 80 кВт
• Номинальное импульсное напряжение Uimp: 6 кВ
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Степень защиты: IP00
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации: от -40°C до +40°C
• Механическая износостойкость (исп. Б): 3 млн циклов
• Коммутационная износостойкость (исп. Б): 0,6 млн циклов
• Частота включений (без нагрузки/с нагрузкой): 3600 / 600 вкл/час

Габаритные размеры

Области применения

Пускатель ПМЛ-5100 125А широко используется для управления электродвигателями мощностью до 55 кВт и другими нагрузками в различных отраслях промышленности и гражданского строительства :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, лифты)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение - Управление тяжелыми металлообрабатывающими станками
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерное оборудование - Управление приводными станциями мощных конвейеров
• Системы автоматизации - Управление исполнительными механизмами, системы автоматического ввода резерва (АВР)
• Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами
• Осветительные сети - Коммутация мощных осветительных установок

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +40°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Группа условий эксплуатации М7
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Номинальный условный ток КЗ 5 кА
• Сопротивление изоляции (холодное) не менее 20 МОм
• Электрическая прочность изоляции 2 кВ АС
• Рабочее положение вертикальное (допускается отклонение до 20°)

Меры безопасности

1. Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании .
2. Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения.
3. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
4. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
5. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки 220В с напряжением источника управления .
6. Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки .
7. Подключение алюминиевых проводников - при использовании алюминиевых проводов допускается сечение до 35 мм² с применением соответствующих наконечников .
8. Снижение тока на высоте - при эксплуатации на высоте от 2000 до 4300 м номинальный рабочий ток пускателя должен быть снижен на 10% .
