Пускатель ПМЛ-5602 100А

Пускатель ПМЛ-5602 100А 2з+2р

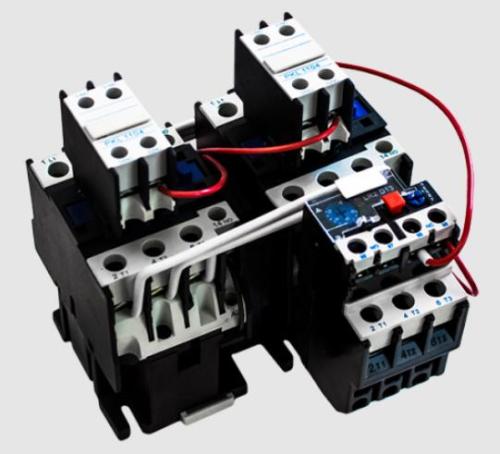

Модель ПМЛ-5602 в ряду 5-й величины представляет собой реверсивный контактор (пускатель) со встроенным тепловым реле и, в отличие от базового исполнения, имеет максимальный набор вспомогательных контактов (2 замыкающих + 2 размыкающих в зависимости от производителя). Это позволяет реализовывать разветвленные схемы управления и электрической блокировки без установки дополнительных приставок.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 100А
• Управление двигателем мощностью: 45 кВт при напряжении 380В

Конструктивные особенности

• Реверсивная сборка с блокировкой: Состоит из двух контакторов, сблокированных в одном корпусе. Механическая связь исключает возможность одновременного включения обоих аппаратов, что полностью предотвращает короткое замыкание при переключении направления вращения.
• Встроенное тепловое реле: Обеспечивает защиту двигателя от перегрузок и обрыва фазы, отключая цепь управления при критических параметрах (обычно класс срабатывания 10А).
• Максимальное количество вспомогательных контактов (2з+2р): Позволяет организовать полноценную реверсивную схему с электрической блокировкой и подавать сигнал о состоянии аппарата (включен/отключен) на контроллер или панель оператора без использования дополнительных контактных приставок.

Меры безопасности и порядок работы

• Монтаж в шкафы: Из-за степени защиты IP00/IP20 корпус должен быть установлен в закрытый распределительный шкаф, исключающий случайное прикосновение к клеммам при работающем оборудовании.
• Временная пауза: При реверсе двигателя обязательно наличие паузы для полной остановки ротора перед подачей команды на обратный пуск.
• Настройка тепловой защиты: Ток уставки теплового реле необходимо выставить равным номинальному току двигателя, умноженному на коэффициент 1,05 (Iуст = Iном × 1,05).
