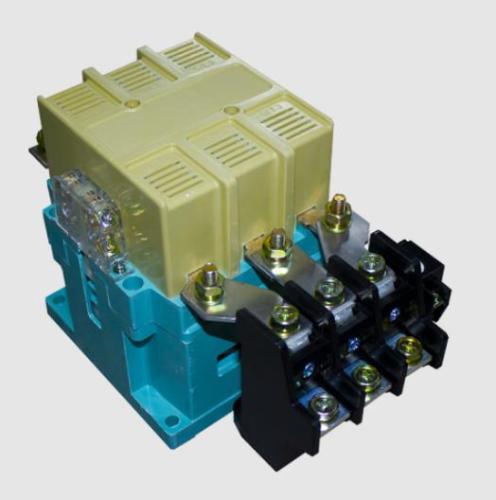

Пускатель ПМЛ-5200 95А

Пускатель ПМЛ-5200 95А 400В 45кВт

Пускатель магнитный ПМЛ-5200 95А - это нереверсивный электромагнитный контактор (пускатель) 5-й величины, оснащенный встроенным тепловым реле. Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 690 В частотой 50/60 Гц, а также для их защиты от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз.

Изделие рассчитано на номинальный ток 95 А (категория АС-3) и коммутацию электродвигателей мощностью 45 кВт при напряжении 380-400В. Модель выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, имеет встроенное тепловое реле и оснащена расширенным набором вспомогательных контактов 2 замыкающих + 2 размыкающих (2НО+2НЗ).

Ключевая особенность ПМЛ-5200 - наличие встроенного теплового реле, что обеспечивает полную защиту электродвигателя от перегрузок и обрыва фаз без необходимости установки дополнительного оборудования. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C. Универсальный способ монтажа позволяет устанавливать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами.

Основные технические характеристики ПМЛ-5200 95А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 95А
• Макс. мощность двигателя (АС-3, 380-400В): 45 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих (2НО+2НЗ)
• Степень защиты (базовое исполнение): IP00/IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации: от -40°C до +55°C
• Напряжения катушки управления (AC, 50/60 Гц): 24, 36, 42, 110, 220, 380, 400, 415, 440, 500, 660В
• Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
• Режим работы повторно-кратковременный: ПВ-40%

Катушка управления

Пускатель ПМЛ-5200 выпускается с втягивающими катушками на различные номиналы напряжений переменного тока:

• 24В 50/60 - Пониженное напряжение
• 36В 50/60 - Пониженное напряжение
• 42В 50/60 - Пониженное напряжение
• 110В 50/60 - Стандартное
• 220В 50/60 - Стандартное
• 380В 50/60 - Стандартное
• 400В 50/60 - Стандартное
• 415В 50/60 - Стандартное
• 440В 60 - Стандартное
• 500В 50 - Стандартное
• 660В 50 - Стандартное

Принцип действия: При подаче номинального напряжения на катушку она втягивает сердечник, замыкая группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

Вспомогательные контакты (2НО + 2НЗ)

Ключевое отличие данной модификации - расширенный набор вспомогательных контактов:

• 2 Замыкающих (НО)  2з (2NO) - Цепи самоподхвата, сигнализация включения (2 цепи)
• 2 Размыкающих (НЗ)  2р (2NC) - Электрическая блокировка, сигнализация отключения (2 цепи)

Области применения

Пускатель ПМЛ-5200 95А широко используется для управления электродвигателями мощностью до 45 кВт и другими нагрузками в различных отраслях промышленности:

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
• Вентиляционные системы - Управление приточными и вытяжными установками, дымоудалением, кондиционированием
• Станкостроение - Управление тяжелыми металлообрабатывающими станками
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерное оборудование - Управление приводными станциями конвейеров
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Тепловое оборудование - Управление тепловыми завесами, тепловыми пушками, печами

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +55°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Рабочее положение вертикальное

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
