Пускатель ПМЛ-3560

Пускатель ПМЛ-3560

Строительство, аграрные и промышленные предприятия – все они используют мощную электротехнику.  А ведь ее необходимо включать!!! Пускатели ПМЛ 3560 производства Завода Электроконтактор – это как раз и есть те устройства, которые отвечают за запуск/остановку электрооборудования.

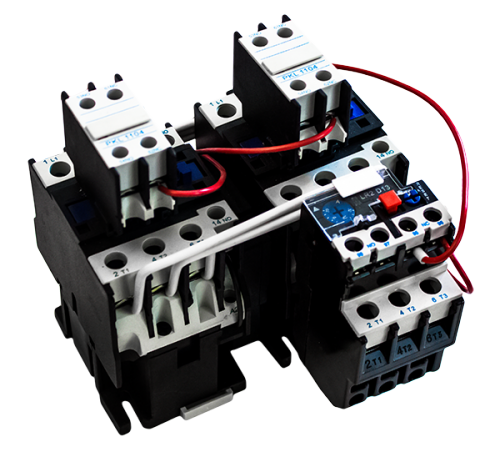

Пускатель ПМЛ-3560 - это реверсивный электромагнитный пускатель третьей величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором . Изделие относится к серии ПМЛ (Пускатель Магнитный Линейный), широко применяемой в промышленности для управления крановым, насосным, вентиляционным и другим оборудованием.

Преимущества ПМЛ 3560

• Мы можем производить коммутаторы по желанию покупателя с реверсом и без, с предохранительными элементами, со светодиодными излучателями и т.д.
• Базовая комплектация пускателя ПМЛ 3560 подразумевает  механическую и электрическую блокировку, что исключает короткое замыкание.
• Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель
• Повышенная износостойкость - механическая износостойкость до 10 млн циклов
• Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
• Широкий диапазон напряжений катушки - от 24В до 440В
• Расширенный набор вспомогательных контактов - до 2НО+2НЗ в некоторых исполнениях
• Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C

Характеристики Пускателя ПМЛ 3560:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Реверсивный
• Трудозатраты на монтаж минимальны
• Колоссальная прочность, очень долговечный
• Защищенные клеммы
• Отвечает международным, отечественным стандартам
• Номинальный ток главной цепи: Ie (АС-3, 380В), А 40
• Механическая износостойкость, циклов ВО: 8-10 млн
• Коммутационная износостойкость (АС-3), циклов ВО: 1 млн
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4, У3, О4

Области применения

• Крановое оборудование (механизмы подъема и передвижения)
• Конвейерные линии и транспортеры
• Насосные станции и компрессорное оборудование
• Вентиляционные системы с реверсивным режимом работы
• Станки и обрабатывающие центры
• Системы автоматизации зданий и промышленных объектов
• Лифтовое и подъемно-транспортное оборудование

Рекомендации по подбору дополнительного оборудования

• Тепловое реле РТЛ-2053 (23-40А) или РТЛ-2055 (30-55А) - устанавливается отдельно
• Автоматический выключатель ВА 47-100 (номинал 50А, характеристика C или D)
• Кабель силовой (до двигателя) ВВГнг(А)-LS 4×10 мм² (медь)
• Кабель управления КУПР 7×0,75 (сигнальные цепи)
• Кнопочный пост ПКЕ 212-3У3 (3 кнопки: «Пуск Вперед», «Пуск Назад», «Стоп»)
• Дополнительные контакты ПКЛ-22 (при необходимости увеличения числа вспомогательных контактов)
• Ограничитель перенапряжений Варисторный блок БВП-440 (подключается параллельно катушке)

Рекомендации по выбору сечения кабеля для силовых цепей :

• Для длительной работы при токе 40А рекомендуется сечение медных жил 6-10 мм²
• Выбор сечения уточняйте по ПУЭ с учетом длины кабеля и условий прокладки

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева
• Проверка затяжки винтовых соединений: момент затяжки для М6 - 4-5 Н·м
• Зачистка контактов: при наличии нагара (мелкозернистой шкуркой, напильники не применять)
• Проверка работы механической блокировки: убедиться в невозможности одновременного включения обоих контакторов

Меры безопасности.

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Почему стоит покупать у Завода Электроконтактор

Мы предъявляем жесткие требования при производстве нашей продукции – это качество сборки и надежность срабатывания.  Мы ведем тщательное наблюдение на всех этапах производства, присутствуем на испытаниях готовой продукции и поэтому мы уверены в том, что наши изделия качественны и надежны!!!

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-3560 всех исполнений (напряжения катушки 24В, 36В, 110В, 220В, 380В, 400В, 415В, 440В) с различным количеством вспомогательных контактов. Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж +7 (351) 2-777-444
