Пускатель ПМЛ-5521 100А IP54 реверсивный

Цена: 10230 руб. (с НДС)

Пускатель магнитный ПМЛ-5521 100А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, выполненный в защитном металлическом корпусе со степенью защиты IP54 и оснащенный расширенным набором вспомогательных контактов 2 замыкающих + 2 размыкающих (2НО+2НЗ). Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Ключевая особенность ПМЛ-5521 - пылевлагозащищенный корпус IP54 с расширенными вспомогательными контактами (2НО+2НЗ), что позволяет реализовывать сложные схемы управления с разветвленной сигнализацией и электрической блокировкой без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Расшифровка маркировки ПМЛ-5521

Понимание условного обозначения позволяет точно идентифицировать тип пускателя :

ПМЛ - Серия - Пускатель Магнитный Линейный
5 - Величина - 5-я величина (номинальный ток до 125А)
5 - Исполнение по назначению - Реверсивный, без теплового реле (с механической и электрической блокировками)
2 - Степень защиты - IP54 в оболочке, с кнопками «Пуск» и «Стоп»
1 - Вспомогательные контакты - 2 замыкающих + 2 размыкающих (2з+2р / 2НО+2НЗ) для реверсивных пускателей
УХЛ4 - Климатическое исполнение - Умеренный и холодный климат, категория 4 (до -60°C)
Б - Износостойкость - Средний ресурс (класс Б)
100А - Номинальный ток - Главной цепи 100А

Пример полного обозначения: ПМЛ-5521-100А-380AC-УХЛ4-Б-Электроконтактор - реверсивный пускатель на 100А с катушкой 380В, IP54 с кнопками «Пуск» и «Стоп» .

Основные технические характеристики ПМЛ-5521 100А

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Номинальный ток Ie (АС-3, 380-400В): 100А
Макс. мощность двигателя (АС-3, 380-400В): 45-55 кВт
Номинальное напряжение изоляции Ui: 660 В
Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих (2НО+2НЗ)
Степень защиты: IP54
Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
Напряжения катушки (AC, 50/60 Гц): 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660 В
Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
Механическая износостойкость (исп. Б): 5 млн циклов
Коммутационная износостойкость (исп. Б): 0,75 млн циклов
Частота включений (без нагрузки/с нагрузкой): 2400 / 600 вкл/час

Катушка управления

Пускатель ПМЛ-5521 выпускается с втягивающими катушками на различные номиналы напряжений переменного тока:

24, 36, 40, 48В - 50Гц - Пониженное напряжение
110В - 50/60Гц - Стандартное
127В - 50Гц - Стандартное
220В - 50/60Гц - Стандартное
230, 240В - 50Гц - Стандартное
380В - 50/60Гц - Стандартное
400, 415В - 50/60Гц - Стандартное
440В - 60Гц - Стандартное
500, 660В - 50Гц - Стандартное

Параметры катушки:

Потребляемая мощность при включении: 500 ВА
Потребляемая мощность при удержании: 46 ВА
Диапазон срабатывания (включение): (0,85–1,1) Uном
Диапазон отпускания: (0,3–0,6) Uном

Важно: Перед подключением обязательно убедитесь, что напряжение в цепи управления соответствует паспортному значению катушки. Подача завышенного напряжения (например, 380В на катушку 220В) приведет к мгновенному выходу из строя обмотки.

Конструктивные особенности

Защитная оболочка IP54 - металлический корпус обеспечивает защиту от пыли и водяных струй, позволяя устанавливать пускатель вне электрических шкафов, непосредственно у оборудования
Кнопки «Пуск» и «Стоп» на корпусе - управление двигателем без выносного кнопочного поста

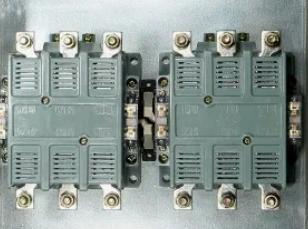

Реверсивное исполнение с механической и электрической блокировками - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, исключая одновременное включение обоих аппаратов и предотвращая короткое замыкание при реверсе
Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. Для защиты двигателя от перегрузок и обрыва фаз требуется установка внешнего теплового реле серии РТЛ
Расширенные вспомогательные контакты 2НО+2НЗ - позволяют реализовывать сложные схемы управления с разветвленной сигнализацией и электрической блокировкой без дополнительных приставок
Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C .
Нулевая защита — при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах с применением микропроцессорной техники

Области применения

Пускатель ПМЛ-5521 100А широко используется для управления мощными электродвигателями в реверсивных схемах, особенно в случаях, требующих разветвленной сигнализации и нескольких цепей электрической блокировки:

Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы)
Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
Вентиляционные системы - Управление приточными и вытяжными установками
Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
Конвейерное оборудование - Управление приводными станциями с изменением направления движения
Наружное оборудование - IP54 позволяет устанавливать пускатель вне помещений

Допустимые условия эксплуатации

Температура окружающего воздуха от -40°C до +40°C
Климатическое исполнение УХЛ4 (нижний предел) до -60°C
Относительная влажность до 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень защиты IP54 установка вне шкафов, защита от пыли и водяных струй
Режим работы повторно-кратковременный ПВ-40%
Рабочее положение вертикальное

____________________________________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-5521 100А всех исполнений. В наличии пускатели с катушками на 24В, 36В, 42В, 48В, 110В, 127В, 220В, 230В, 240В, 380В, 400В, 415В, 440В, 500В, 660В и вспомогательными контактами 2з+2р в исполнении IP54 с кнопками «Пуск» и «Стоп» - оптимальное решение для управления электродвигателями до 55 кВт в реверсивных схемах с возможностью установки вне электрических шкафов. Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки, а также для технической консультации по подбору оборудования обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
