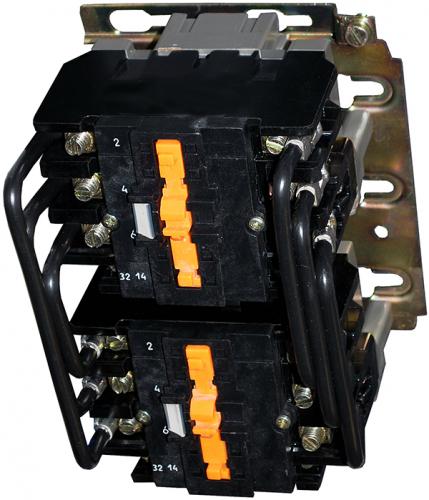

Пускатель ПМЛ-5500 80А реверсивный 37кВт

Цена: 5489 руб. (с НДС)

Пускатель магнитный ПМЛ-5500 80А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц .

Изделие рассчитано на номинальный ток 80А (категория АС-3) и коммутацию электродвигателей мощностью 37 кВт при напряжении 380В. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ) и оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ).

Ключевая особенность ПМЛ-5500 - реверсивное исполнение, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе с механической и электрической блокировками, исключающими одновременное включение обоих аппаратов и предотвращающими короткое замыкание при реверсе . Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-5500 80А

Производство: Россия, г. Челябинск
Производитель: ООО Завод "Электроконтактор"
Номинальное рабочее напряжение Ue: 380В
Частота: 50Гц, Гост - 29322
Номинальное напряжение по изоляции Ui: 690В
Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
Степень загрязнения: 3 ГОСТ IEC 60947-1
Коммутационная среда: воздух.
Число полюсов: 3
Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
Способ крепления: винтовой, DIN рейка
Номинальный ток Ie (АС-3, 380-400В): 80А
Макс. мощность двигателя (АС-3, 380-400В): 37 кВт
Номинальное напряжение изоляции Ui: 660 В
Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
Степень защиты (базовое исполнение): IP00
Климатическое исполнение: УХЛ4, У3
Температура эксплуатации: от -40°C до +40°C
Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
Механическая износостойкость (исп. Б): 5 млн циклов
Коммутационная износостойкость (исп. Б): 0,75 млн циклов
Частота включений (без нагрузки/с нагрузкой): 2400 / 600 вкл/час

Катушка управления

Пускатель ПМЛ-5500 выпускается с втягивающими катушками на различные номиналы напряжений переменного тока :

24В 50Гц - Пониженное напряжение
36В 50Гц - Пониженное напряжение
40, 48В 50Гц - Пониженное напряжение
110В 50/60Гц - Стандартное
127В 50Гц - Стандартное
220В 50/60Гц - Стандартное
230, 240В 50Гц - Стандартное
380В 50/60Гц - Стандартное
400, 415В 50/60Гц - Стандартное
440В 60Гц - Стандартное
500, 660В 50Гц - Стандартное

Параметры катушки:

Потребляемая мощность при включении: 500 ВА
Потребляемая мощность при удержании: 46 ВА
Диапазон срабатывания (включение): (0,85–1,1) Uном
Диапазон отпускания: (0,3–0,6) Uном

Важно: Перед подключением обязательно убедитесь, что напряжение в цепи управления соответствует паспортному значению катушки. Подача завышенного напряжения (например, 380В на катушку 220В) приведет к мгновенному выходу из строя обмотки.

Принцип действия: При подаче номинального напряжения на катушку она втягивает сердечник, замыкая группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

Пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах управления с применением микропроцессорной техники.

Конструктивные особенности

Реверсивное исполнение с механической и электрической блокировками — конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, исключающих одновременное включение и предотвращающих короткое замыкание при реверсе
Высокая коммутационная способность - управление двигателями мощностью до 37 кВт при 380-400В
Монтаж на панель - пускатель не устанавливается на DIN-рейку, крепление осуществляется тремя винтами М6 на монтажную панель
Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C
Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. Для защиты двигателя от перегрузок и обрыва фаз требуется установка внешнего теплового реле серии РТЛ
Возможность увеличения числа вспомогательных контактов - с помощью контактных приставок серии ВКЛ или выбора модификаций ПМЛ-5501, ПМЛ-5502, ПМЛ-5503, ПМЛ-5504
Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах с применением микропроцессорной техники

Области применения

Пускатель ПМЛ-5500 80А широко используется для управления электродвигателями мощностью до 37 кВт в реверсивных схемах в различных отраслях промышленности :

Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы, лифты)
Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
Конвейерное оборудование - Управление приводными станциями с изменением направления движения
Системы автоматизации - Управление исполнительными механизмами, системы АВР
Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами

Допустимые условия эксплуатации

Температура окружающего воздуха от -40°C до +40°C
Климатическое исполнение УХЛ4 (нижний предел) до -60°C
Относительная влажность до 80% при +25°C (без конденсации)
Высота над уровнем моря не более 2000 м
Степень загрязнения окружающей среды 3
Степень защиты IP00 монтаж в закрытые шкафы и панели
Рабочее положение вертикальное

__________________________________________________________

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-5500 80А всех исполнений. В наличии пускатели с катушками на 24В, 36В, 40В, 48В, 110В, 127В, 220В, 230В, 240В, 380В, 400В, 415В, 440В, 500В, 660В и вспомогательными контактами 1з+1р в исполнении УХЛ4 — оптимальное решение для управления электродвигателями до 37 кВт в реверсивных схемах. Возможно изготовление нестандартных исполнений под заказ, а также модификации с расширенными наборами контактов (ПМЛ-5501, ПМЛ-5502, ПМЛ-5503, ПМЛ-5504).

Для получения актуальной информации о ценах и сроках поставки, а также для технической консультации по подбору оборудования обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444

__________________________________________________________
