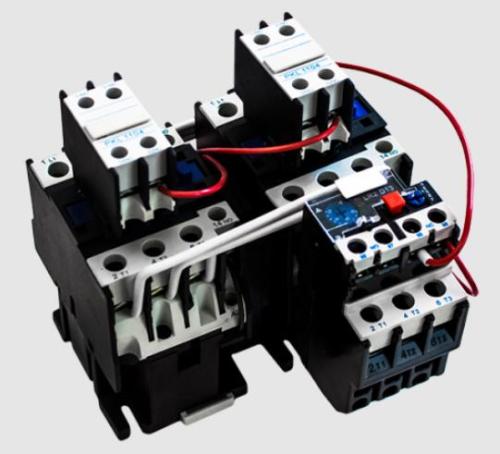

Пускатель ПМЛ-5601 95А

Пускатель ПМЛ-5601 95А реверсивный 2з+2р

Пускатель магнитный ПМЛ-5601 95А — это реверсивный электромагнитный контактор (пускатель) 5-й величины, оснащенный встроенным тепловым реле и расширенным набором вспомогательных контактов 2 замыкающих + 2 размыкающих (2НО+2НЗ). Изделие предназначено для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Ключевая особенность ПМЛ-5601 - наличие встроенного теплового реле и расширенных вспомогательных контактов (2з+2р), что позволяет реализовывать сложные схемы управления с разветвленной сигнализацией и электрической блокировкой без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-5601 95А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 95А
• Макс. мощность двигателя (АС-3, 380-400В): 45 кВт
• Номинальное напряжение главной цепи: до 660 В, 50/60 Гц
• Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих (2НО+2НЗ)
• Степень защиты (базовое исполнение): IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Напряжения катушки (AC, 50/60 Гц): 24, 42, 110, 127, 220, 230, 380, 400, 415, 440, 500, 660В

Тепловое реле РТЛ-2064

Пускатель ПМЛ-5601 95А комплектуется встроенным трехполюсным тепловым реле РТЛ-2064-2, которое обеспечивает:

• защиту электродвигателя от перегрузок недопустимой продолжительности
• защиту от токов, возникающих при обрыве одной из фаз
• отключение цепи управления при срабатывании

Технические характеристики теплового реле для ПМЛ-5601 95А:

• Тип реле - РТЛ-2064-2
• Диапазон уставок тока, А - 80-93 А
• Класс срабатывания - CLASS 10A
• Время срабатывания при 200% перегрузке - не более 8 с
• Вспомогательные контакты реле - 1 замыкающий (97-98), 1 размыкающий (95-96)

Конструктивные особенности

1. Встроенное тепловое реле РТЛ-2064-2 - обеспечивает защиту электродвигателя от перегрузок и обрыва фаз с диапазоном уставок 80-93А
2. Реверсивное исполнение с механической и электрической блокировками - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, исключающих одновременное включение обоих аппаратов и предотвращающих короткое замыкание при реверсе
3. Расширенные вспомогательные контакты 2НО+2НЗ - позволяют реализовывать сложные схемы управления с разветвленной сигнализацией и электрической блокировкой без дополнительных приставок
4. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм, так и винтами на монтажную панель
5. Степень защиты IP20 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
6. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C
7. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
8. Классы коммутационной износостойкости А, Б и В - возможность выбора исполнения под интенсивность эксплуатации.
9. Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах с применением микропроцессорной техники

Области применения

Пускатель ПМЛ-5601 95А широко используется для управления электродвигателями мощностью до 45 кВт в реверсивных схемах, особенно в случаях, требующих разветвленной сигнализации и нескольких цепей электрической блокировки:

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
• Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
• Конвейерное оборудование - Управление приводными станциями с изменением направления движения
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Стационарные установки - Дистанционное управление мощным оборудованием

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +55°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP20 монтаж в закрытые шкафы и панели
• Режим работы повторно-кратковременный ПВ-40%
• Рабочее положение вертикальное
