Сертификат: ПускателиПускатель ПМЛ-2100 25А 380В 11кВт IP00

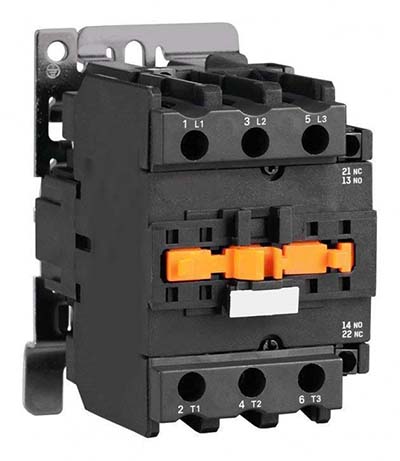

Пускатель ПМЛ-2100 - это нереверсивный электромагнитный контактор (пускатель) второй величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц.
Изделие рассчитано на номинальный ток 25А (категория АС-3) и коммутацию электродвигателей мощностью до 11 кВт при напряжении 380 В. Пускатель выполнен в открытом исполнении (IP00/IP20) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле.
Ключевая особенность ПМЛ-2100 - компактность и универсальность монтажа. Аппарат может устанавливаться как на стандартную DIN-рейку 35 мм, так и крепиться винтами на монтажную панель.
Основные технические характеристики ПМЛ-2100 25А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Ток номинальный: 25А
- Катушка управления напряжением: 380В
- Ток катушки управления: переменный
- Количество главных контактов: 3 замыкающих (3НО)
- Количество вспомогательных контактов: 1 замыкающий (НО) + 1 размыкающий (НЗ)
- Защита по IP: 00
- Категория размещения: УХЛ4
Области применения
Пускатель ПМЛ-2100 25А широко используется для управления электродвигателями мощностью до 11 кВт:
- Насосное оборудование - Управление насосами водоснабжения и водоотведения
- Вентиляционные системы - Приточные и вытяжные установки
- Конвейерное оборудование - Приводные станции малых конвейеров
- Станкостроение - Токарные, фрезерные и сверлильные станки
- Компрессорное оборудование - Управление поршневыми компрессорами
- Сельское хозяйство - Зерносушилки, транспортеры, кормоприготовители
- Системы автоматизации - Управление исполнительными механизмами
Меры безопасности
- Класс защиты IP00 - пускатель предназначен для установки в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании .
- Нулевая защита - при исчезновении напряжения контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении питания .
- Заземление - корпус защитного шкафа, в котором установлен пускатель, должен быть заземлен.
- Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
- Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления. Подача завышенного напряжения приведет к выходу катушки из строя.
- Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки.
