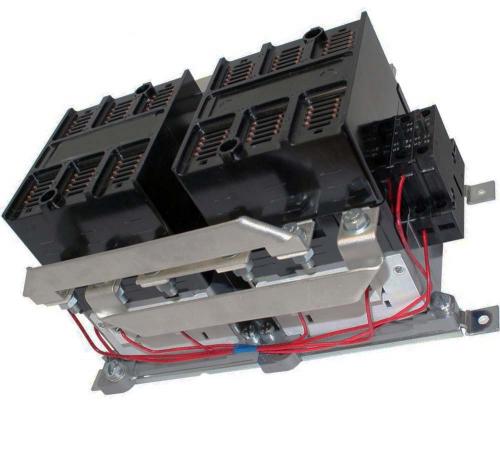

Пускатель ПМЛ-6501 160А 90кВт 4з+4р
Пускатель магнитный ПМЛ-6501 160А - это реверсивный электромагнитный контактор (пускатель) 6-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.
Ключевая особенность ПМЛ-6501 - максимальное количество вспомогательных контактов: 4 замыкающих + 4 размыкающих (4НО+4НЗ), что позволяет реализовывать самые сложные схемы управления с разветвленной сигнализацией и несколькими цепями блокировки без установки дополнительных контактных приставок. Является прямым аналогом (полной заменой) пускателя ПМА-6501.
Условное обозначение ПМЛ 6501
ПМЛ – серия;
6 – ток номинальный 160А;
5 – наличие механической блокировки, реверсивный;
0 – защита по IP00;
1 – контактная схема 2з+2р;
Основные технические характеристики ПМЛ-6501 160А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток Ie (АС-3, 400В): 160А
- Макс. мощность двигателя (АС-3, 220В): 45 кВт
- Макс. мощность двигателя (АС-3, 380-400В): 75-90 кВт
- Макс. мощность двигателя (АС-3, 660В): 100 кВт
- Номинальное напряжение изоляции Ui: 660В
- Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
- Количество вспомогательных контактов: 4 замыкающих + 4 размыкающих (4НО+4НЗ)
- Степень защиты (базовое исполнение): IP00
- Способ монтажа: Винтовое крепление на монтажную панель
- Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
- Температура эксплуатации: от -40°C до +55°C
- Механическая износостойкость (исп. В): 3 млн циклов
- Коммутационная износостойкость (исп. В): 0,3 млн циклов
Конструктивные особенности
- Реверсивное исполнение с механической и электрической блокировками - два контактора, смонтированных и сблокированных в одном корпусе, исключают одновременное включение и короткое замыкание при реверсе.
- Максимальный набор вспомогательных контактов 4НО+4НЗ - для реализации самых сложных схем управления с разветвленной сигнализацией.
- Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. При подключении теплового реле (РТЛ, РТТ) пускатель реализует защиту электродвигателя от длительной перегрузки и обрыва фаз.
- Открытое исполнение IP00 -пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов.
- Контактная группа из серебряного сплава - контакт-детали на основе серебра обеспечивают малое переходное сопротивление, высокую износостойкость и надежную коммутацию.
- Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
- Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C.
- Монтаж на панель - крепление осуществляется винтами на монтажную панель, монтаж на DIN-рейку не предусмотрен.
- Зажимы с крепежными головками - для удобного подключения проводников.
- Возможность расширения функционала - допускается установка дополнительных контактных приставок серии ВКЛ.
- Полная замена ПМА-6501 - пускатель является прямым аналогом
