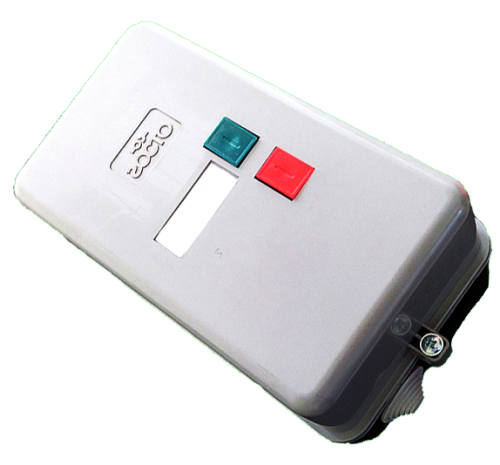

Пускатель ПМЛ-3220 40А

Пускатель ПМЛ-3220 40А

Пускатели ПМЛ-3220 40А используются в компрессорах, лифтах, тепловых пушках, системах АВР, конвейерах, насосах, эскалаторах, системах управления вентиляцией/кондиционированием, отоплением и для коммутации сетей освещения.

Для того, чтобы ограничить возникающие при отключении главных катушек коммутационные перенапряжения, на ПМЛ 3220 можно устанавливать ОПН (ограничители перенапряжения). Укомплектованные ОПН пускатели можно эксплуатировать в системах управления, которые применяют в своей работе микропроцессорную технику.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 40А
• Катушка управления: напряжение 220В
• Размыкающих вспомогательных контактов: 1
• Замыкающих вспомогательных контактов: 1
• Применение/назначение функциональное: прямой пуск
• Защита по IP: 54
• Дополнительное оборудование: нет возможности
• Ток: переменный
• Фазы: 3
• Категория размещения: УХЛ4
• Исполнение: нереверсивный
• Модельный ряд: ПМЛ
• Замыкающих главных контактов: 3
• Тип: силовой
• Наличие кнопок управления: кнопки «СТОП» и «ПУСК»
• Защитное реле: имеется
• Контактная схема: 1no+1nc

Преимущества ПМЛ-3220 от «Электроконтактора»:

• 40А «с запасом» - выдерживает пусковые токи двигателей до 18,5 кВт без оплавления контактов
• Независимые линии блокировки - можно разорвать цепь резервного агрегата + заблокировать доступ в зону опасности одновременно
• Усиленная дугогасительная камера - гасит дугу даже при частых включениях (до 10 раз в час)
• В наличии на складе - отгрузка в день заказа, даже в отдалённые регионы РФ
• Повышенная износостойкость
• Эксплуатация в суровых северных условиях
• Отсутствие шумов, оптимальный эксплуатационный режим, надежность работы

Конструкция пускателя ПМЛ 3220:

• Мостики дополнительных и основных электроконтакторов;
• Катушка втягивающая;
• Якорь магнитный;
• Траверса;
• Сердечник и якорь;

Области применения:

• Насосные станции - основной насос запущен (НЗ1 разомкнул цепь резервного) + отключено освещение приямка (НЗ2) для безопасности обслуживания
• Конвейерные линии - запуск первого агрегата размыкает цепь второго (НЗ1) + блокирует дверь ограждения (НЗ2)
• Крановое оборудование - подъём груза размыкает цепь опускания (НЗ1) + отключает свет в зоне перемещения груза (НЗ2)
• Системы вентиляции - вентилятор запущен → размыкается цепь обогрева (НЗ1) + отключается резервный вентилятор (НЗ2)
• Прессы и штамповочные линии - пуск главного привода размыкает цепь подачи материала (НЗ1) + блокирует доступ оператора в зону штамповки (НЗ2)
• Системы пожаротушения - насос пожаротушения включился → размыкаются цепи не критичных потребителей (НЗ1) + отключается вентиляция (НЗ2)

Что докупить для полной комплектации:

1. Катушка управления: Выберите под ваше напряжение: 220 В (стандарт), 380 В (трёхфазные щиты), 24/127 В (системы с ПЛК) →Без катушки пускатель не втягивается
2. Тепловое реле: РТЛ-40 или ТРН-40 с диапазоном регулировки 25–40 А → Защита двигателя от перегрузки и обрыва фазы
3. Кнопочный пост: КУ-93 («пуск/стоп» + аварийный грибок) → Управление с рабочего места оператора + экстренная остановка
4. Автоматический выключатель: ВА 47-29 на 50 А (3 полюса) → Защита линии от короткого замыкания

Условия эксплуатации:

• Температура окружающей среды: От –40 °C до +40 °C (УХЛ4)
• Высота над уровнем моря: До 2000 м (при 380 В — до 4300 м с понижением тока на 10%)
• Среда: Не взрывоопасная, без агрессивных газов, паров и пыли в концентрациях, разрушающих изоляцию
• Положение при монтаже: На вертикальной плоскости, выводами вверх (допускается отклонение ±30°)
• Вибрация: Группа М7 по ГОСТ 30631 (частота 5–100 Гц, ускорение до 1g)

Меры безопасности при работе с пускателем:

Перед монтажом и обслуживанием:

• Отключите питание на вводном автомате.
• Повесьте табличку «Не включать! Работают люди».
• Проверьте отсутствие напряжения мультиметром или указателем.

При подключении блокировок:

• Не подключайте к НЗ-контактам цепи с током выше 10 А - они рассчитаны только на сигнальные и управляющие цепи.
• Для силовых блокировок используйте промежуточные реле.
• Затягивайте клеммы с усилием 1,2–1,5 Н·м - ослабленные клеммы = искрение = пожар.

При эксплуатации:

• Не прикасайтесь к контактам при включённом питании.
• Не закрывайте вентиляционные отверстия корпуса.
• При гудении, запахе гари или перегреве - немедленно отключите.

Порядок работы пускателя:

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Техническое обслуживание:

Раз в месяц (и после каждого аварийного отключения) осматривайте при отключённом напряжении:

• контакты на оплавление и нагар,
• дугогасительную камеру на целостность пластин,
• зазор магнитопровода на чистоту (пыль вызывает заедание),
• затяжку всех винтов и клемм.

Проверка НЗ-контактов:

• В отпущенном состоянии - оба контакта замкнуты (мультиметр показывает «0»).
• При втягивании якоря - оба контакта разомкнуты (мультиметр показывает «бесконечность»).
• Если дребезг или неполное размыкание - замените контактную группу.

Проверка провала якоря - должен быть не менее 0,5 мм. Меньше - контакты подгорают быстрее.

Каждый ПМЛ-3220 перед отгрузкой проходит:

• тест на 100 циклов под нагрузкой 35–40 А,
• проверку хода якоря на плавность и отсутствие заеданий,
• замер сопротивления изоляции (>10 МОм),
• визуальный контроль контактов и корпуса.
