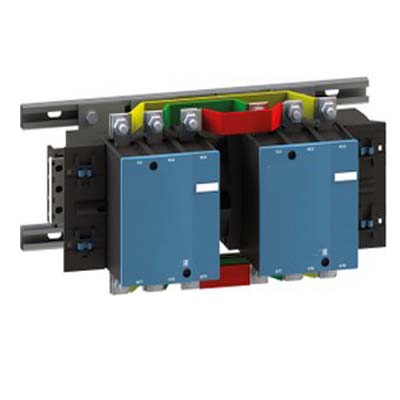

Сертификат: ПускателиПускатель ПМЛ-7500 250А IP00 реверсивный
Пускатель ПМЛ-7500 - это реверсивный электромагнитный контактор (пускатель) седьмой величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц.
Изделие рассчитано на номинальный ток 250А и мощность двигателя до 132 кВт при напряжении 380В (категория АС-3). Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и комплектные распределительные устройства (КРУ).
Ключевая особенность ПМЛ-7500 - реверсивное исполнение, представляющее собой два контактора с механической и электрической блокировками в одном корпусе. Конструкция исключает возможность одновременного включения обоих аппаратов, предотвращая короткое замыкание при реверсе. Контакторы могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок и от токов, возникающих при обрыве одной из фаз .
Основные технические характеристики ПМЛ-7500 250А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток главной цепи Ie (АС-3, 380-400В): 250А
- Категория применения: АС-3, АС-4
- Количество главных контактов: 3 замыкающих (3НО) на каждый контактор
- Количество вспомогательных контактов (базовое): 1 замыкающий + 1 размыкающий (1НО+1НЗ)
- Максимальная частота включений, вкл/час: 600-1200
- Степень защиты: IP00
- Климатическое исполнение: У3, УХЛ4
Области применения
Пускатель ПМЛ-7500 250А применяется в стационарных установках для управления электродвигателями мощностью до 132 кВт в реверсивных схемах :
- Крановое и лифтовое оборудование - Механизмы подъема и передвижения (мостовые и козловые краны, лифты, тельферы)
- Насосные станции - Управление мощными насосами в системах водоснабжения и водоотведения
- Вентиляционные системы - Промышленная вентиляция на крупных предприятиях
- Компрессорное оборудование - Управление промышленными компрессорами
- Конвейерные линии - Управление приводными станциями мощных конвейеров
- Станки и обрабатывающие центры - Тяжелое металлообрабатывающее и фрезерное оборудование
- Системы автоматического ввода резерва (АВР) - Переключение между вводами
- Тепловые завесы и печи - Управление нагревательными элементами
Порядок работы
После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку. При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
Условия эксплуатации и обслуживания
- Температура окружающего воздуха от -40°C до +55°C
- Относительная влажность 80% при +25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Степень защиты IP00 для монтажа в шкафы и панели
- Рабочее положение вертикальное
Меры безопасности
- Класс защиты IP00 - пускатель предназначен для установки в закрытые шкафы, панели и другие места, защищенные от попадания воды, пыли и посторонних предметов
- Механическая блокировка - исключает одновременное включение обоих контакторов реверсивной пары, предотвращая короткое замыкание.
- Электрическая блокировка - дублирует механическую, повышая надежность защиты
- Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
- Заземление - корпус пускателя (при установке в металлический шкаф) должен быть заземлен
- Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения
- Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления.
- Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки
