Пускатель ПМЛ 6102

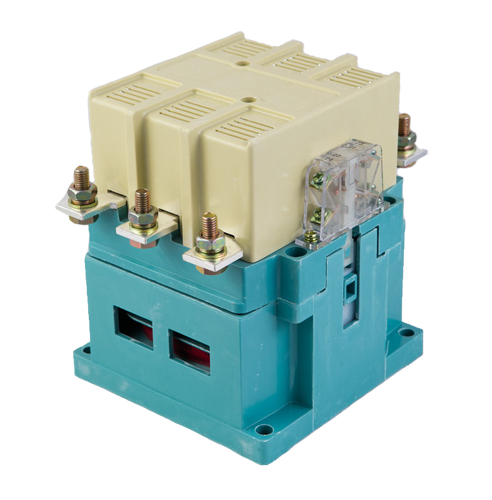

Пускатель ПМЛ-6102 160А 90кВт 3з+3р

Пускатель магнитный ПМЛ-6102 160А - это нереверсивный электромагнитный контактор (пускатель) 6-й величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 160А (категория АС-3) и коммутацию электродвигателей мощностью 75 кВт (по некоторым данным до 90 кВт) при напряжении 380-400В. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ).

Ключевая особенность ПМЛ-6102 - максимальный набор вспомогательных контактов: 3 замыкающих + 3 размыкающих (3НО+3НЗ), что позволяет реализовывать сложные схемы управления с разветвленной сигнализацией и блокировками без установки дополнительных контактных приставок. Конструкция контактора допускает установку одновременно двух дополнительных контактных приставок.

Основные технические характеристики ПМЛ-6102 160А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 160А
• Макс. мощность двигателя (АС-3, 400В): 75-90 кВт
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 3 замыкающих + 3 размыкающих (3НО+3НЗ)
• Степень защиты: IP00
• Климатическое исполнение: УХЛ4 (от -60°C)
• Температура эксплуатации: от -25°C до +40°C
• Ток управляющей катушки: AC (переменный)
• Количество дополнительных контактов: 3"з"+3"р"
• Механическая износостойкость (исп. В): 3 млн циклов
• Коммутационная износостойкость (исп. В): 0,3 млн циклов

Конструктивные особенности

1. Максимальный набор вспомогательных контактов - 3 замыкающих + 3 размыкающих контакта встроены в конструкцию, не требуют дополнительной установки .
2. Высокая коммутационная способность - управление двигателями мощностью до 75-90 кВт при 380-400В .
3. Нереверсивное исполнение - пускатель предназначен для управления двигателем в одном направлении. Для реверсивных схем используются пускатели серий ПМЛ-6500 и ПМЛ-6600.
4. Открытое исполнение IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов .
5. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
6. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C .
7. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. При подсоединении теплового реле (РТТ, РТЛ) пускатель реализует защиту подконтрольного электродвигателя от длительной перенагрузки, а также токов возникающих при обрыве фаз.
8. Крупные клеммы - зажимы с крепежными головками для удобного подключения проводников .
9. Монтаж на панель - крепление осуществляется тремя винтами М6 на монтажную панель через отверстия 125×64 мм. Монтаж на DIN-рейку не предусмотрен .
10. Возможность расширения функционала - допускается установка дополнительных контактных приставок серии ВКЛ.

Области применения

Пускатель ПМЛ-6102 160А широко используется для управления электродвигателями мощностью до 75-90 кВт в различных отраслях промышленности :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, лифты)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерное оборудование - Управление приводными станциями мощных конвейеров
• Станкостроение - Управление тяжелыми металлообрабатывающими станками
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Стационарные установки - Дистанционное управление мощным оборудованием

Допустимые условия эксплуатации

• Температура окружающего воздуха от -25°C до +40°C
• Температура (О4/УХЛ4, нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Способ установки На монтажную панель (не на DIN-рейку)
