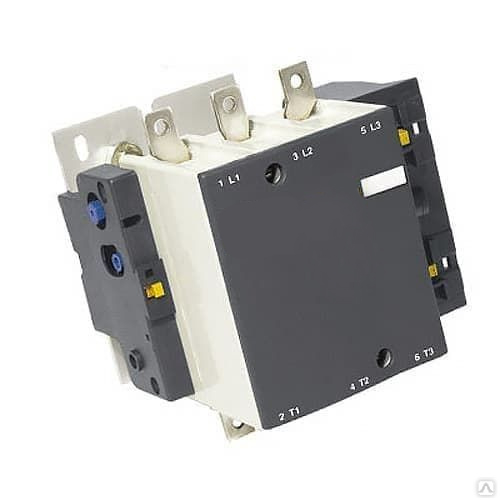

Пускатель КТИ 5150 150А | Трехполюсный
Электромагнитный пускатель КТИ 5150 с номинальным током 150А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными асинхронными двигателями в стационарных промышленных установках.
Пускатель КТИ 5150 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей мощностью до 75 кВт (при 380/400 В), а также для коммутации других электрических цепей при напряжении до 660 В переменного тока частотой 50 и 60 Гц. Данная модель является нереверсивной, поставляется без встроенного теплового реле и может применяться в крановом оборудовании и промышленных установках.
Расшифровка обозначения КТИ 5150
Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:
- КТИ - контактор (пускатель) трехполюсный с индивидуальным исполнением.
- 5150 - серия и номинальный ток (150А).
- Буквенный код - напряжение катушки управления (уточняется при заказе: 110, 220, 380В).
Технические характеристики и параметры
- Страна производитель - Россия
- Производство - г. Челябинск, ООО Завод «Электроконтактор»
- Номинальный ток - 150А (AC-3)
- Номинальное напряжение - 660В AC
- Напряжение катушки - 220В/380В AC
- Количество полюсов - 3
- Климатическое исполнение - УХЛ4
- Работа при -40°C до +50°C
- Механическая износостойкость - 1 200 000 циклов
- Электрическая износостойкость - 250 000 циклов
- Тип - Нереверсивный, без теплового реле
- Количество вспомогательных контактов - 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
- Степень защиты - IP00 (открытое исполнение)
- Тепловое реле в комплекте - Нет
- Класс износостойкости - А
Габаритные размеры ПУСКАТЕЛЯ КТИ 5150
Конструктивные особенности и преимущества
Пускатель КТИ 5150 обладает рядом инженерных преимуществ, подтверждённых опытом эксплуатации:
- Прочная конструкция. Корпус и основание выполнены из термостойкого пластика или металла, устойчивого к механическим повреждениям и нагреву.
- Высококачественные силовые контакты. Контакты изготовлены из серебросодержащих материалов, что минимизирует эрозию при разрыве дуги и увеличивает коммутационную стойкость. Класс износостойкости «А» гарантирует максимальный ресурс работы.
- Самоочистка контактов. Специальное расположение главных контактов обеспечивает их самоочистку от нагара при каждой коммутации.
- Удобство монтажа. Возможность подключения проводников к катушке управления как сверху, так и снизу облегчает сборку шкафов.
- Длительный срок службы. Механическая износостойкость достигает 10 млн циклов, что обеспечивает надёжную работу в течение длительного времени.
Области применения оборудования
Пускатели КТИ 5150 рекомендуется для управления промышленным оборудованием:
- Крановое и подъёмное оборудование (механизмы подъёма и передвижения).
- Мощные насосные станции и компрессоры.
- Крупные вентиляционные и климатические системы.
- Конвейерные линии.
- Системы управления трубопроводной арматурой.
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15°.
- Диапазон рабочих температур: от -40°C до +55°C (в зависимости от климатического исполнения).
- Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов.
- Степень защиты: IP00 - установка в закрытые распределительные шкафы.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- При работе в запылённых цехах периодически продувайте пускатель сжатым воздухом.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
_________________________________________________________________________________________
Все пускатели КТИ 5150, произведённые на Заводе "Электроконтактор", соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Высокая механическая износостойкость, надёжные контакты с серебросодержащими напайками и класс износостойкости А - оптимальное решение для управления мощным приводом в промышленных условиях.
_________________________________________________________________________________________
