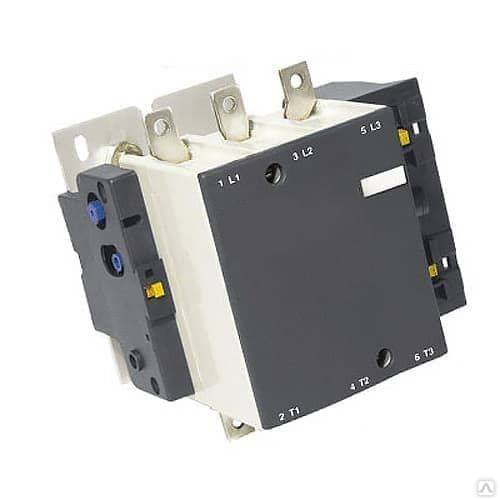

Пускатель КТИ 6400 400А | Трехполюсный
Электромагнитный пускатель КТИ 6400 с номинальным током 400А - аппарат, который мы рекомендуем для дистанционного управления сверхмощными трёхфазными асинхронными двигателями в стационарных промышленных установках.
Пускатель КТИ 6400 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей мощностью до 200 кВт (при 380/400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель является нереверсивной, поставляется без встроенного теплового реле и применяется в крановом оборудовании и тяжёлых промышленных установках.
Расшифровка обозначения КТИ 6400
Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:
- КТИ - контактор (пускатель) трехполюсный с индивидуальным исполнением.
- 6400 - серия и номинальный ток (400А).
- Буквенный код - напряжение катушки управления (уточняется при заказе: 110, 220, 380В).
Технические характеристики КТИ 6400 400А
- Тип: Нереверсивный, без теплового реле
- Номинальный ток главной цепи (Iн): 400А
- Номинальное рабочее напряжение (Uн): до 660В переменного тока
- Коммутационная мощность при 380/400В (АС-3): до 200 кВт
- Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
- Количество силовых полюсов: 3
- Степень защиты: IP00 (открытое исполнение)
- Тепловое реле в комплекте: Нет
- Класс износостойкости: А
- Механическая износостойкость: 10 000 000 циклов
- Коммутационная износостойкость (АС-3): 300 000 циклов
- Способ монтажа: Винтовой
- Климатическое исполнение: УХЛ4, У3 (по заказу)
Конструктивные особенности и преимущества
Пускатель КТИ 6400 обладает рядом инженерных преимуществ, подтверждённых опытом эксплуатации:
- Прочная конструкция. Корпус и основание выполнены из термостойкого пластика или металла, устойчивого к механическим повреждениям и нагреву.
- Высококачественные силовые контакты. Контакты изготовлены из серебросодержащих материалов, что минимизирует эрозию при разрыве дуги и увеличивает коммутационную стойкость. Класс износостойкости «А» гарантирует максимальный ресурс работы.
- Самоочистка контактов. Специальное расположение главных контактов обеспечивает их самоочистку от нагара при каждой коммутации.
- Удобство монтажа. Возможность подключения проводников к катушке управления как сверху, так и снизу облегчает сборку шкафов.
- Длительный срок службы. Механическая износостойкость достигает 10 млн циклов, что обеспечивает надёжную работу в течение длительного времени.
Области применения оборудования
Пускатели КТИ 6400 рекомендуется для управления промышленным оборудованием:
- Крановое и подъёмное оборудование (механизмы подъёма и передвижения сверхтяжёлых кранов).
- Сверхмощные насосные станции и компрессоры.
- Крупные вентиляционные и климатические системы.
- Конвейерные линии.
- Системы управления трубопроводной арматурой.
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15°.
- Диапазон рабочих температур: от -40°C до +55°C (в зависимости от климатического исполнения).
- Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов.
- Степень защиты: IP00 - установка в закрытые распределительные шкафы.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- При работе в запылённых цехах периодически продувайте пускатель сжатым воздухом.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
__________________________________________________________________________
Все пускатели КТИ 6400, произведённые на Заводе "Электроконтактор", соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Высокая механическая износостойкость, надёжные контакты с серебросодержащими напайками и класс износостойкости А - оптимальное решение для управления сверхмощным приводом в промышленных условиях.
