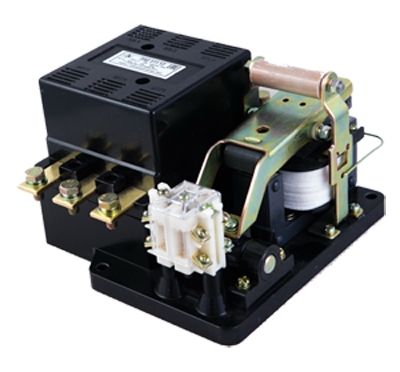

Пускатель ПАЕ-312

Пускатель ПАЕ-312 63А | Для кранов

Магнитные пускатели ПАЕ 312 с защитным реле. Ток номинальный 40А при напряжениях 380В и 26А при напряжениях 500В.

Пускатели предназначаются для запуска, остановки, реверсирования дистанционно асинхронных электрических двигателей, работающих в умеренном климате при напряжении до 380В частоте 50Гц и окружающей температуре от +40 до -40С.

По токоисполнению делятся реверсивные и нереверсивные. Реверсивные ПАЕ совместно с пуском/остановкой и защитой электромотора осуществляют реверс, т.е. изменяют направление его вращения.

В пускатели монтируются защитные реле РТТ, ТРН, РТЛ. Они срабатывают под воздействием протекающего тока перегрузки электромотора и отключают его от электросети.

Технические характеристики ПАЕ-312 63А

• Страна производитель: Россия
• Производство: г. Челябинск, ООО Завод «Электроконтактор»
• Тип: Нереверсивный, без теплового реле
• Номинальный ток главной цепи (Iн): 63А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380/400В (АС-3): до 30кВт
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00 (открытое исполнение)
• Тепловое реле в комплекте: Нет
• Наличие дугогасительных камер: Да
• Способ монтажа: Винтовой
• Климатическое исполнение: УХЛ4, У3 (по заказу)

Конструктивные особенности и преимущества

Пускатель ПАЕ-312 обладает рядом инженерных преимуществ, подтверждённых опытом эксплуатации:

1. Прочная конструкция. Корпус и основание выполнены из термостойкого пластика или металла, устойчивого к механическим повреждениям и нагреву.
2. Дугогасительные камеры. Обеспечивают эффективное гашение электрической дуги при коммутации нагрузок, что снижает износ контактов и повышает безопасность.
3. Высококачественные силовые контакты. Контакты изготовлены из серебросодержащих материалов, что минимизирует эрозию при разрыве дуги и увеличивает коммутационную стойкость.
4. Самоочистка контактов. Специальное расположение главных контактов обеспечивает их самоочистку от нагара при каждой коммутации.
5. Удобство монтажа. Возможность подключения проводников к катушке управления как сверху, так и снизу облегчает сборку шкафов.

Области применения оборудования

Пускатели ПАЕ-312 рекомендуется для управления промышленным оборудованием:

• Крановое и подъёмное оборудование (механизмы подъёма и передвижения).
• Насосные станции и компрессоры.
• Вентиляционные и климатические системы.
• Конвейерные линии.
• Системы управления трубопроводной арматурой.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15°.
• Диапазон рабочих температур: от -40°C до +55°C (в зависимости от климатического исполнения).
• Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов.
• Степень защиты: IP00 - установка в закрытые распределительные шкафы.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах периодически продувайте пускатель сжатым воздухом.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

______________________________________________________________________________________

Уважаемые партнёры! Для заказа пускателя ПАЕ-312 63А обращайтесь к менеджерам завода «Электроконтактор» по телефону, указанному на сайте, или оформите заявку через форму обратной связи. Мы предлагаем продукцию только собственного производства, обеспечим полный пакет технической документации и сопроводим заказ на всех этапах - от консультации по подбору до отгрузки готовой продукции. На все товары предоставляется официальная гарантия.



Все пускатели ПАЕ-312, произведённые на Заводе "Электроконтактор", соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Прочная конструкция, дугогасительные камеры и надёжные контакты с серебросодержащими напайками - оптимальное решение для управления крановым приводом в промышленных условиях.
