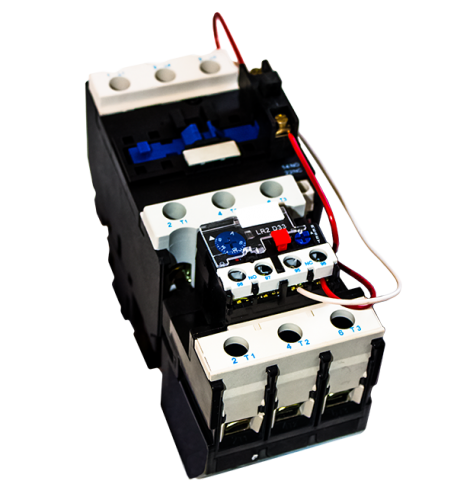

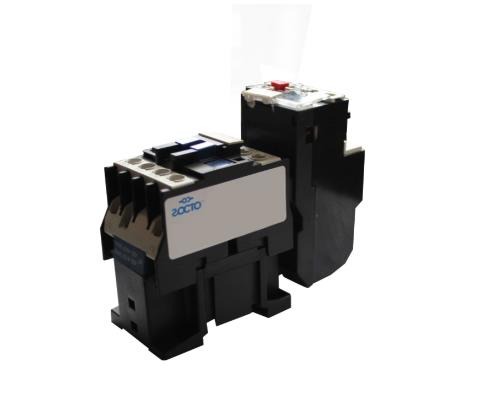

Пускатель ПМ12-010201 УХЛ4

Пускатель ПМ12-010201 УХЛ4 10А с реле

Пускатель ПМ12-010201 УХЛ4 - это нереверсивный электромагнитный пускатель первой величины серии ПМ12 с номинальным рабочим током 10А, оснащённый встроенным тепловым реле и дополнительным размыкающим контактом (1р).

Согласно структуре условного обозначения, индекс «2» в позиции Х1 указывает на наличие теплового реле, «0» - на открытое исполнение IP00, а «1» в позиции Х3 - на переменный ток цепи управления с одним размыкающим контактом.

Аппарат производства Завода «Электроконтактор» предназначен для дистанционного пуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также для их защиты от перегрузок и токов, возникающих при обрыве фазы.

Основные характеристики ПМ12-010201 УХЛ4

Пускатель ПМ12-010201 УХЛ4 обладает следующими ключевыми параметрами:

• Номинальный рабочий ток (категория АС-3): 10А
• Номинальное рабочее напряжение: до 660 В переменного тока, 50–60Гц
• Напряжение катушки управления: 36В или 380В (в зависимости от модификации)
• Количество главных полюсов: 3
• Вспомогательные контакты: 1 размыкающий (1р)
• Тепловое реле: встроенное, типа РТЛ (модель и диапазон уставки зависят от исполнения, например РТЛ1010-2 с диапазоном 4,0–6,0 А или РТЛ1014-2 с диапазоном 7,0–10,0А)
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: УХЛ4
• Способ монтажа: DIN-рейка
• Класс износостойкости: А или В (в зависимости от исполнения)
• Принцип работы: с реле, нереверсивный
• Наличие кнопок управления: без кнопок

Особенности и преимущества

1. Встроенное тепловое реле - ключевое отличие модификации «201» от исполнений без защиты. Пускатель осуществляет защиту управляемого электродвигателя от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, что делает его готовым решением без необходимости приобретения дополнительных компонентов.
2. Размыкающий вспомогательный контакт (1р) - позволяет реализовывать схемы сигнализации отключённого состояния, блокировочные цепи с инверсной логикой и каскадные схемы управления без установки дополнительных приставок.
3. Исполнение IP00 - пускатель предназначен для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.
4. Универсальность монтажа - пускатель устанавливается на стандартную DIN-рейку, что упрощает компоновку оборудования в щитах.
5. Ремонтопригодность - катушка управления выполнена сменной, что позволяет при необходимости заменить её без приобретения нового аппарата.
6. Нулевая защита - при пропадании напряжения в сети пускатель отключается, а после восстановления питания двигатель остаётся отключённым, что исключает опасный самозапуск.

Области применения

ПМ12-010201 УХЛ4 применяется для управления двигателями малой мощности в стационарных установках:

• Крановое оборудование - управление вспомогательными механизмами
• Станки и конвейеры - приводы малой мощности
• Насосное оборудование - бытовые и промышленные насосы
• Вентиляционные системы - двигатели малой мощности
• Пищевое оборудование - приводы вспомогательных механизмов
• Системы автоматики - в качестве коммутационного аппарата в схемах управления

Условия эксплуатации

Пускатель ПМ12-010201 УХЛ4 сохраняет работоспособность в следующих условиях:

• Температура окружающего воздуха: от минус 25 до плюс 55 °С (для исполнения УХЛ4)
• Среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих изоляцию и металлы
• Рабочее положение: вертикальное, с отклонением не более ±15°
• Режим работы: повторно-кратковременный, ПВ 40%
• Климатическое исполнение: УХЛ4 по ГОСТ 15150

Исполнение IP00 предназначено для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищённых от попадания воды, пыли и посторонних предметов.

Меры безопасности

Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.

Перед вводом в эксплуатацию пускатель необходимо заземлить. Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации.

___________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПМ12-010201 УХЛ4 в различных исполнениях по напряжению катушки управления (36 В, 380В и другие) и типу установленного теплового реле.

Для оформления заказа необходимо указать:

• Тип пускателя (ПМ12-010201 УХЛ4)
• Напряжение катушки управления
• Требуемый диапазон уставки теплового реле (под номинальный ток вашего двигателя)

Свяжитесь с нами +7 (351) 2-777-444 для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
